2.3.1 温度

接触网设计必须适用于各地区的气候条件。

欧洲中部有效温度范围为：

—最高环境温度+40℃;

—最低环境温度-30℃。

欧洲中部的户外温度很少高于35℃，年平均温度为8℃和10℃。

法国的平均温度值约为15℃。俄罗斯地区户外最低温度在-60℃左右。

根据EN60 529标准，在罩内的户外系统设备 (如本地控制设备) 在-35℃～+70℃时应不会对设备功能造成不可弥补的损坏。以上陈述适用于海拔高度1200m以上地区。

2.3.2 风速

德国铁路对200km/h以上的架空接触网设计的风速标准统一为26m/s。在平均风速较高地区，架空接触网设计中要考虑较高风速。

在风的作用下接触线横向偏移设计应保证在设计风速下受电弓能够可靠运行。如果制定出与最大风速相关的附加标准，它们应成为架空接触网系统稳定性的设计依据。

从德国5个省25年约190 000次测量中得出的结论是： 在室外温度高于35℃时，风速总是大于1.8m/s [2.1]。根据德国铁路设计的Re250型和Re330型标准接触网所依据的架空电力线标准EN50 341-3-4，可使用表2.4中列出的风速。对于Re250型和Re330型接触网来说，33m/s的风速用于距地面100m的高度，而37.1m/s的风速则用于距地面100m以上的高度。

表2.4根据EN50 341-3-4标准用于德国地区Ⅰ和地区Ⅱ的风速表

距地面高度

(m)

uW3)(m/s)
地区11)地区Ⅱ2)
10

20

30

40

50

60

24.3

27.7

29.6

30.9

31.8

32.8

27.6

31.5

33.7

35.1

36.2

37.3

注 1) 地区Ⅰ： 见图2.10;

2)地区Ⅱ： 见图2.10;

3) 距地面10m时，10min的风速平均值。

表2.5 法国按地形系数计算的风速 (m/s)

风 速地区1)
ⅠⅡⅢ
距地面10m高度的

10min风速平均值

28.633.838.3
距地面5m高度的

5s风速平均值

37.844.750.7

地形系数
山丘环绕的盆地

平原、高原

海　滨、狭窄山谷

0.80

1.00

1.35

0.80

1.00

1.30

0.80

1.00

1.25

注 1) 地区见图2.11。

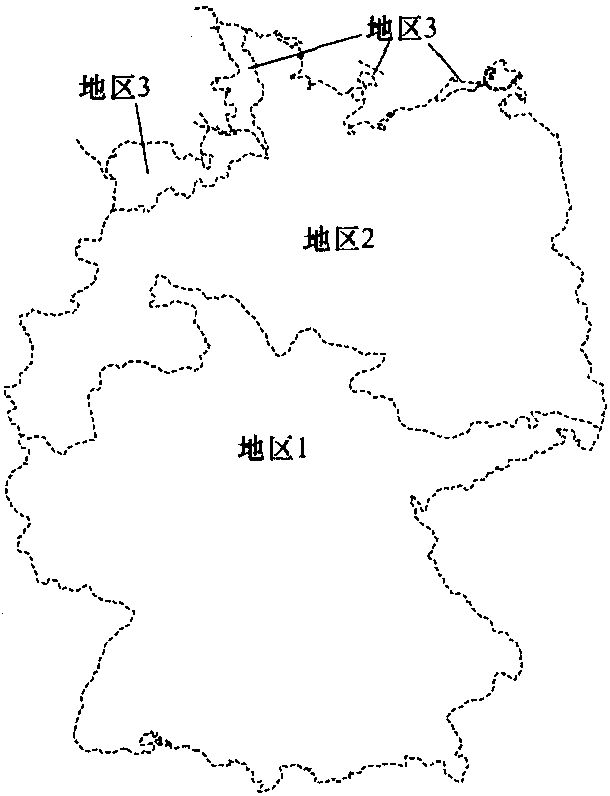

图2.10 德国的风区 [2.6]

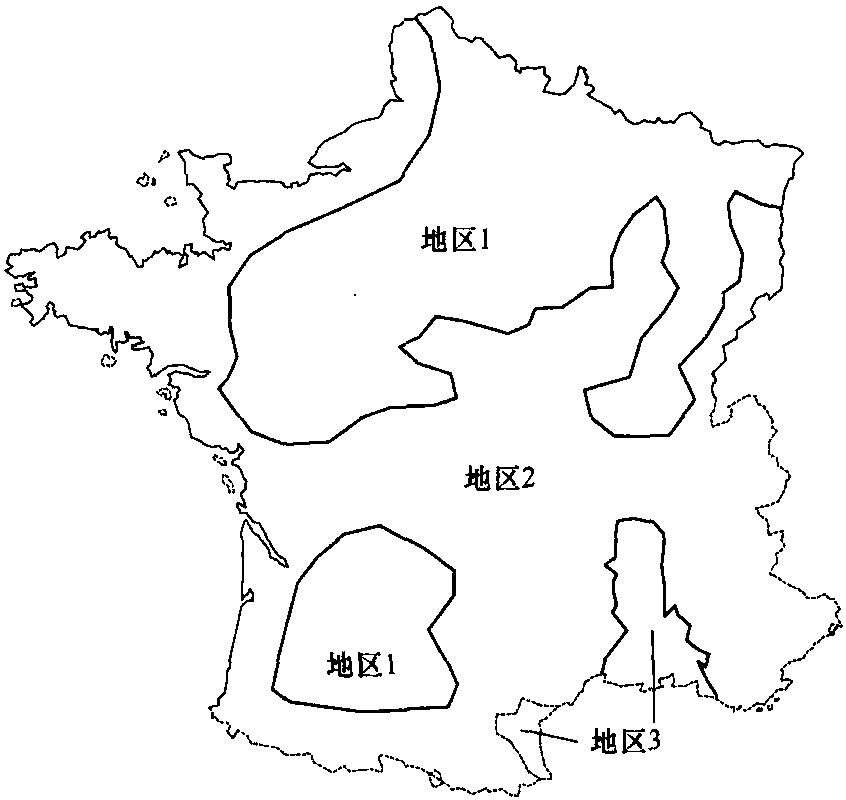

图2.11 法国的风区

在进行接触网设施的设计时应遵守EN50125-1标准对风的假设。尤其要根据地点、距地面高度和地形对预期的极端风速及其时间、次数作出说明。

在法国存在三个风区，即： 28.6m/s、33.8m/s和38.3m/s，设计中考虑了这些地区的风的压力。另外，SNCF (法国国铁) 规定了最大风速，即比正常风速高出系数1.32。根据地形又作了进一步分类： 有屏蔽的地区，即： 山丘环绕的盆地系数为0.8，一般地形系数为1.0。　暴露地形包括海　滨、悬崖和狭谷，暴露地形根据风区其系数在1.25和1.35之间。　表2.5为法国国铁接触网不同条件下的各类风速。
