4.3.1 定义
如第3.1所述,“牵引供电线” (TPL,也称铁路电力线) 包括:
—馈电线;
—并行馈电线 (加强线);
—旁路线;
—回流线。
4.3.2 牵引供电线路的布置和支持装置
接触网的支柱和吊柱也承载TPL线 (牵引供电线)。导线与柱形绝缘子(图4.43) 或悬式绝缘子[图4.44a) 和b)] 的固定连接在方式上存在差异。柱形绝缘子允许TPL线安装在杆顶,不需要单独的横担; 但是这种布置只限于每杆一线。在曲线处,当横承力索交叉或必须遵守间隙时,悬式绝缘子就被用几根并行的牵引供电线路。悬式绝缘结构有单悬式布置 [图4.44a)] 和双悬式布置 [图4.44b)],从安全考虑或线路有拐角情况时很有必要采用后者。

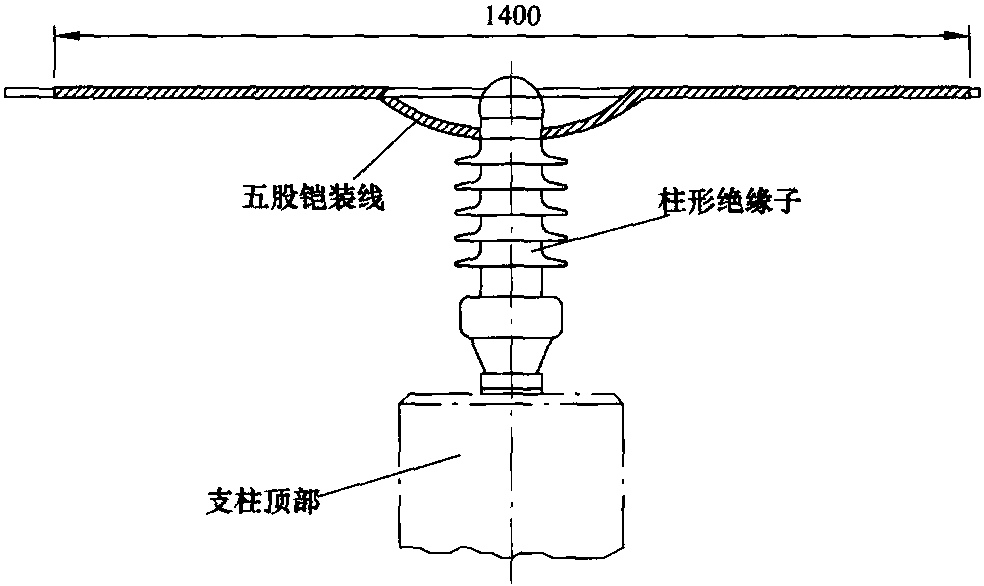

图4.43 牵引供电线的杆顶安装

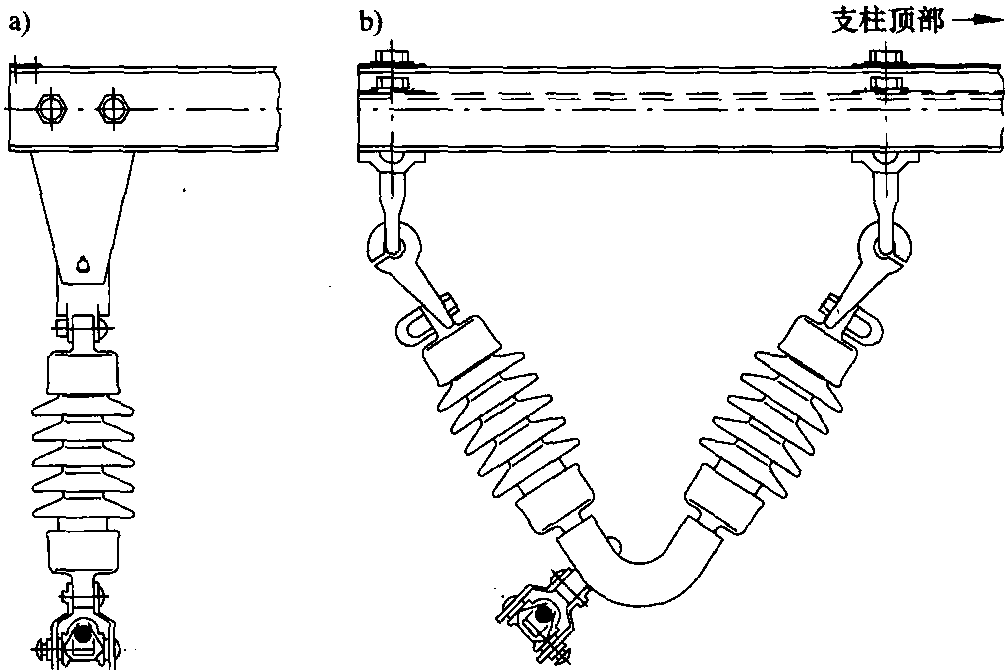

图4.44 悬式绝缘子的布置
a) 单悬; b) 双悬

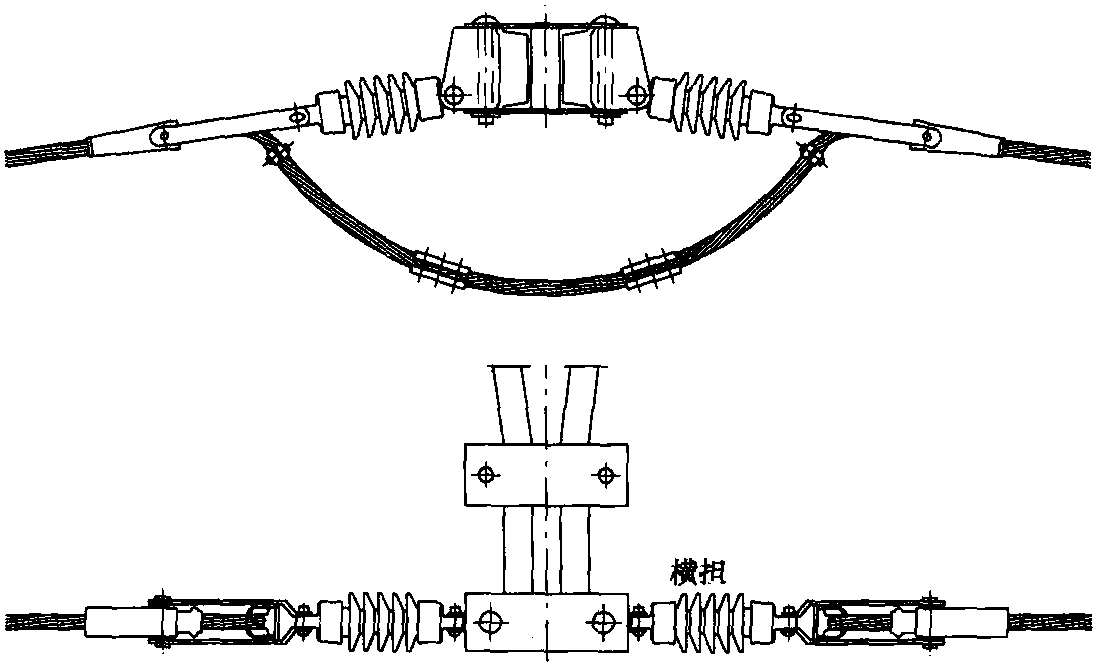

图4.45 牵引供电线终端在托架上的连接
当采用悬式绝缘子时,TPL线固定连接在横担上。如图4.45所示,耐张绝缘子将牵引供电线区段终结。牵引供电线的起点和终端都是硬锚固定,使用铝导线或ASCR (钢芯铝绞线) 及合适的金具、根据架空供电线路的原则进行架设 [4.13]。如果牵引供电线与其他线或结构件相互妨碍,则必须埋置地下电缆将其更换,此时用电缆端套密封件来实现从牵引供电架空线到电缆的过渡。采用电涌放电器来防止电缆的不正常过电压。在电缆管中敷设电缆时必须遵守有关电负荷和其他电缆的兼容性及允许弯曲半径等相应标准。

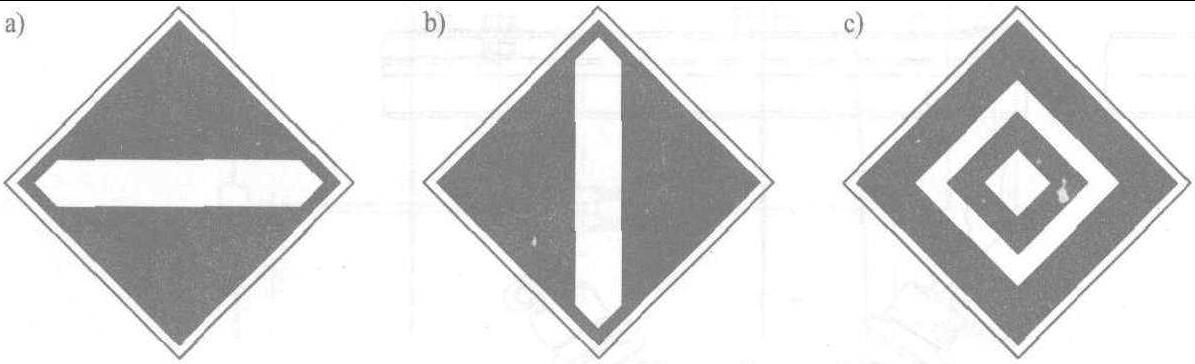

图4.46 德国铁路的信号牌
a) El 1; b) El 2; c) El 3

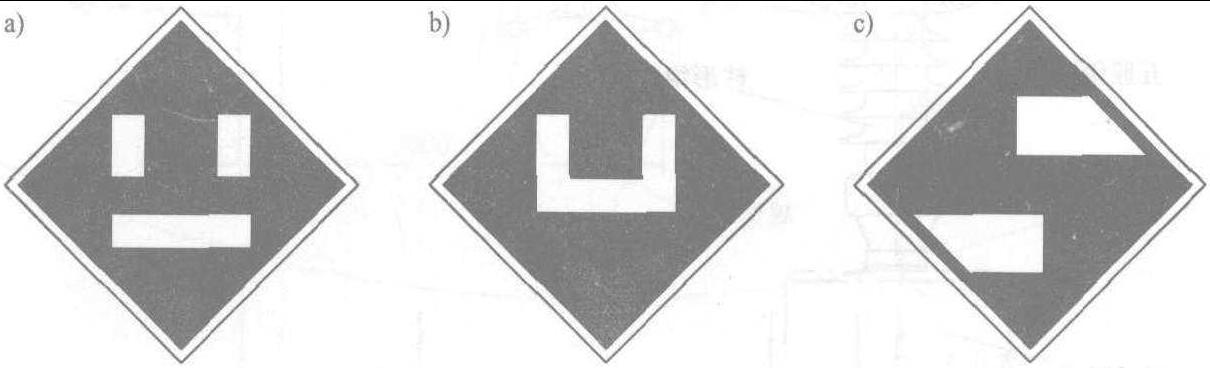

图4.47 德国铁路的信号牌
a) El 4; b) El 5; c) E1 6
