突尼斯轻轨系统
2016-01-07 11:09:35来源:收集整理
突尼斯Société du Métro Léger de Tunis (SMLT) 公司经营的轻轨铁路, 设计电压为直流750V,路段长76km,由在专用轨道上的四条线路组成。在区间和大城市区的主线路采用的是链形接触网。
Cu Ag 95型承力索采用的是固定补偿式; CuAg AC-120型接触线是坠砣补偿式,其张力为12kN [4.7]。支持装置处的标准接触线拉出值为±0.20m。采用棘轮作为补偿装置,补偿坠砣在支柱内移动 (图4.77)。

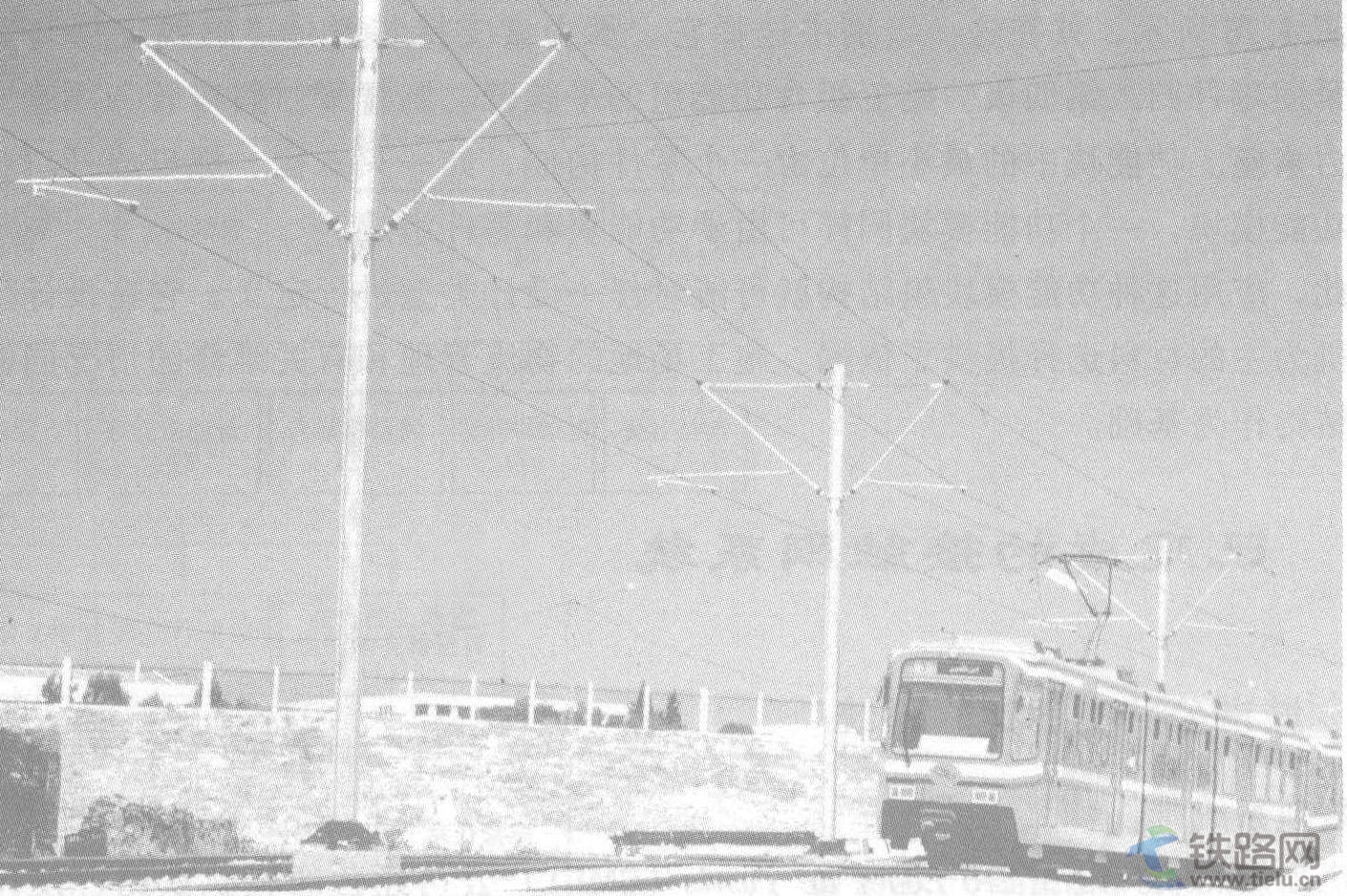

图4.77 突尼斯轻轨系统上接触线的补偿装置,坠砣安装在支柱内
采用镀锌钢管腕臂,结构高度1.6m,标准接触线高度5.75m。在腕臂支持结构中,接触线与定位器间、承力索与上底座间以及支柱两侧的腕臂底座间都安装绝缘体,从而提供了双重绝缘。环形绝缘子提供平腕臂的绝缘 (第4.8,1节),跨距最大为60m。接触网锚段长度限定在1200m以内。单电车线的接触网的锚段长度为1000m。
在车库区内,不带承力索的单电车线接触网为车辆提供电力 (图4.79)。
图4.78 突尼斯轻轨系统的正定位和反定位支持装置和双重绝缘
图4.79 突尼斯—马里站中多线路腕臂上的电车线架空接触网
