接触网的弛度

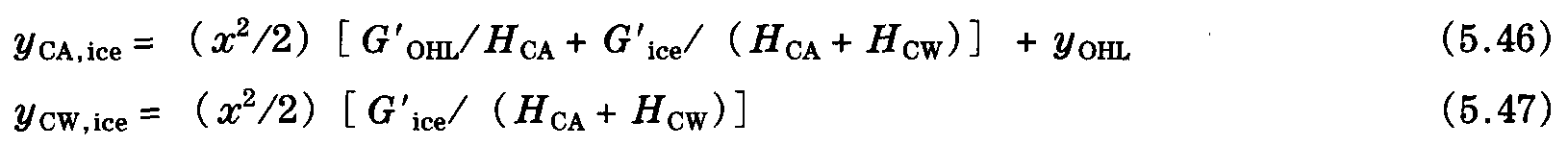

在有冰荷载的情况下，承力索和接触线的弛度y_CA，ice和y_CW，ice可以单独从式 (5.44)和式 (5.45) 中推导出来：

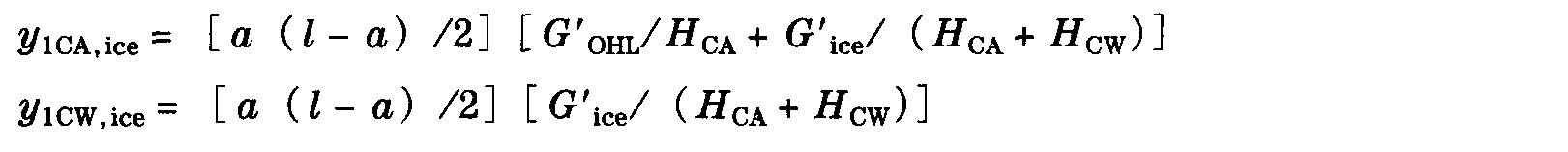

类似式 (5.34)如果表示相对悬挂点的弛度并且用变量a代替变量x，则可得出以下公式

在冰荷载状态下接触线最大弛度出现在a =l/2位置处，对于这一位置，可得出下面公式

举例： 标准的接触线，干线上两悬挂点之间的接触网在冰载下的弛度是多少?无冰载状态下该类接触线弛度很小，按照式 (5.29)，EN50341-3-4标准中规定的冰荷载之一半作用于接触网上

G'_ice＝2×2.5+0.05 (9+12) =6.05N/m

进一步来说，如果H_CA＝H_CW＝10kN;l=75m，结果是f_F，icemax＝0.213m。
