接触网的风偏移计算

把 (x-l_i/2)/R<<1代入，可以得出下面公式

此曲线近似一条抛物线。当曲线半径为180m，支柱间距为33.4m时，此近似法中位移值误差是0.2%。

悬挂点i和i+1处的拉出值为b_i、b_i+1，在图5.12坐标系和式 (5.62) 中，无风情况下的接触线位置为

这种情况下，不考虑跨距的差别，即线路中心线各点之间的距离和悬挂点之间接触线的长度。

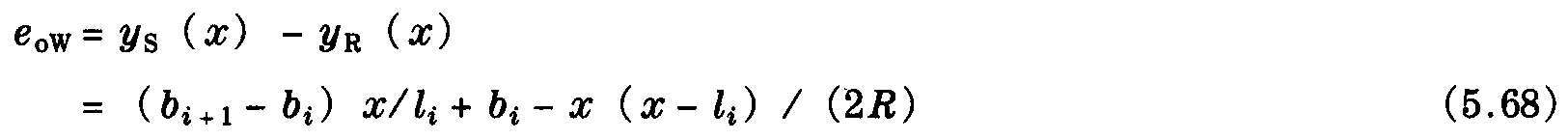

相对于线路中心线接触线的位移可用式 (5.66) 和式 (5.67) 的差进行计算：

在跨中处l_i =l/2，横向位置 (通常称为 “c”) 值是

对于最常出现的情况，b_i＝b_i+1＝-b，则公式可以简化为

这里b是绝对值。因为l2/(4R)>b，所以c为正值;

5.4.2.2 有风时接触线的偏移

确定风荷载状态下接触线偏移时，风从曲线内侧吹和从曲线外侧吹有区别。

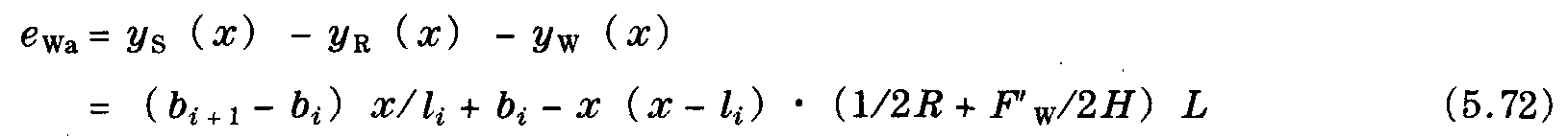

类似用公式 (5.34) 和式 (5.61)，线索承受风载时产生的横向偏移可用下式表示

“+” 号表示风是从曲线内侧吹，“ -” 号表示风从曲线外侧吹。

当风从曲线外侧吹时，接触线离线路中心线的偏移为

为确定最大横向偏移出现的位置，要考虑状态de_Wa(x)/dx=0：

这样可以推导出下面接触线风载情况下的最大横向偏移公式

因为R趋于∞，式 (5.74) 转换成式 (5.64)。对于最常见情况b_i＝b_i+1 =-b，式(5.74) 成为

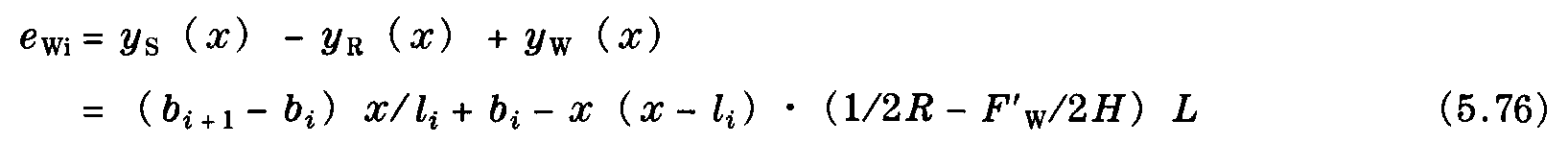

当风从曲线内侧吹时，接触线离线路中心线的偏移是

同样，最大横向偏移出现位置的确定是

它可以推导出下面接触线风载情况下的最大横向偏移的公式
