接触网设计的目标和程序
设计的目标是根据特定条件,如技术条件、线路参数和用户要求等编制特定的电气化工程设计文件。这些文件使架空接触网系统的安装及运营能满足特定线路所要求的运行性能。
架空接触网设计包括如下阶段:
—初步设计调查;
—初步设计;
—工程施工设计;
—文件审核的准备工作。
架空接触网工程是新线电气化或既有线电气化改造工程的一部分。初步设计调查将架空接触网系统各种不同方案进行比选,同时也确认所有附加基础设施工程,如线路布置,隧道、桥梁等的特性要求。此阶段还需要审查牵引供电工程与其他设备如信号系统设备的兼容性。初步设计调查提出技术解决方案,如架空接触网系统的类型、线路平面图布置的落实,隧道和桥梁结构的变更方案以及竣工时间和投资预算。然后向铁路公司提供设计研究总结报告以配合其总体设计的编制。
初步设计首先从初步设计调查 (见图6.1) 提供的数据基础上着手准备架空接触网供电示意图,它包括馈线、供电分束、绝缘分段、隔离开关 (电动开关) 和牵引供电线等。下一步是确认影响接触网平面布置的控制点,在这些控制点处不能只按接触网本身的情况进行设计,而要在铁路线路、桥梁结构、隧道、信号和通信系统文件基础上实施。接触网在这些控制点处的平面布置要在早期阶段予以确定,而其他接触网区段的平面布置可在下阶段确定。支持装置设备如: 单线路腕臂,多线路腕臂,软横跨或硬横跨等应在接触网平面图中予以确定。而支柱位置则根据规范和现场条件来确定。初步设计调查,包括所有设计文件、支柱位置和架空接触网平面图等随同设计说明书一起发放给各有关单位征求意见。
既有线路电气化工程的项目工程施工设计从参与工程各方进行的现场线路定测开始。线路定测有助于确认所有可能与支柱位置发生冲突的设施,如地下设施、管道、下水道、铁路路基横断面,信号能见度以及相邻建筑物等。定测期间将所有收集到的信息写成报告并得出架空接触网系统的计划安排结论。
新线电气化初步设计需在所有项目参与方参加的会议上讨论通过。所有负责规划线路、土建、桥梁、隧道、信号、通信、50Hz牵引供电线、道岔加热设备、变电所和隔离
开关远动系统的部门在今后的工作中要考虑所有建议的支柱位置是否合适。

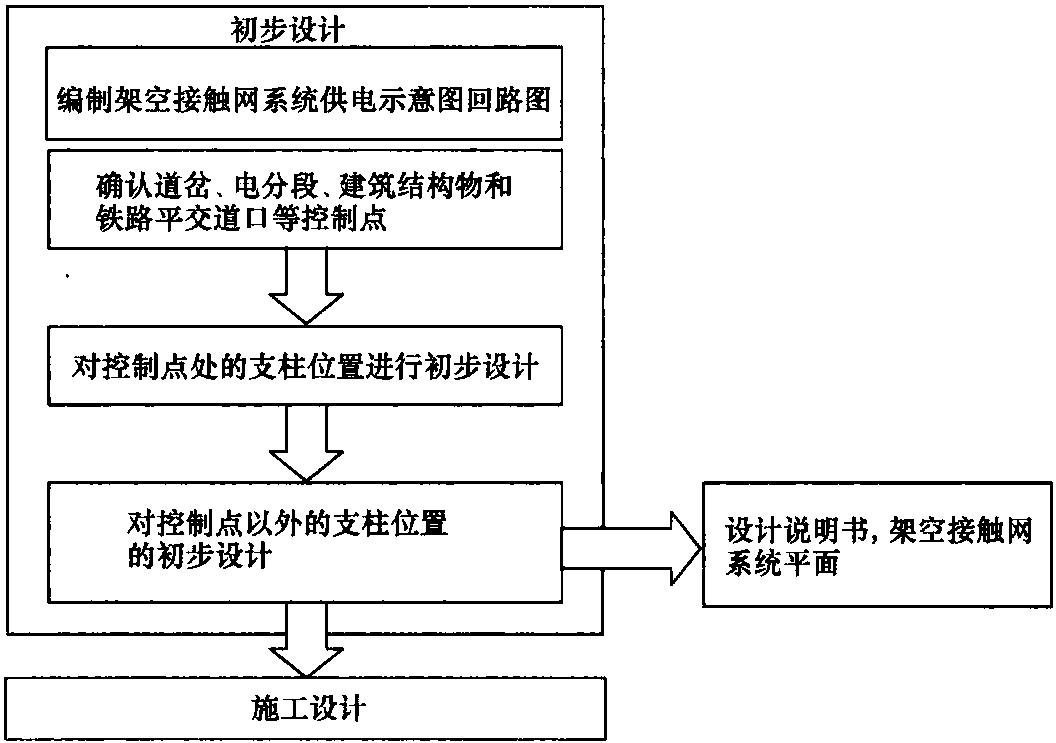

图6.1 初步设计工作程序
沿线路和垂直线路方向的支柱位置确定后,需对每个支柱位置处的线路横断面进行勘测,以确定对基础的要求和支柱长度。
应逐个验证架空接触网系统带电部件和其他设备之间的空气绝缘间隙。支柱位置和长度的确定必须要满足规定的最小空气绝缘间隙。架空接触网系统平面布置图确定后,以所选的架空接触网装配图静力学计算为依据选择材料。将标准化了的零部件组合成套可以简化材料的选择和计算工作。
每一可行性工程都需编制施工设计文件,它包括如下各项:
(1)架空接触网系统建筑安装工程的设计说明书;
(2)标准比例尺为1:1000或1:500的架空接触网系统平面布置图;
(3)区间和车站横断面图;
(4)铁路牵引供电线路路径纵断面图;
(5)架空接触网结构高度降低纵断面图;
(6)特殊安装图和计算校核资料;
(7)腕臂和吊弦长度计算;
(8)软横跨安装计算图表;
(9)车站接地平面图;
(10)远动隔离开关的控制电缆平面图;
(11)包括支柱和基础表,架空接触网锚段表和其他材料表格在内的材料设备总汇表。
施工设计阶段需对其期间和最终结果进行内部复查以防止发生错误造成额外费用及工期延误。在业主对工程项目检查和批复后方可开始材料的采购和施工工作。施工设计程序见图6.2。
为了缩减项目工期,必须在全部文件完成前先批复部分文件。这尤其适用于涉及支柱和基础的土建工作,包括上述的 (1)、(2)、(3) 及 (11) 中的支柱及基础表。
工程建设监理能保证工程的施工依照设计进行。当出现问题时,在取得项目设计工程师和其他有关方面的同意后可进行必要的变更。

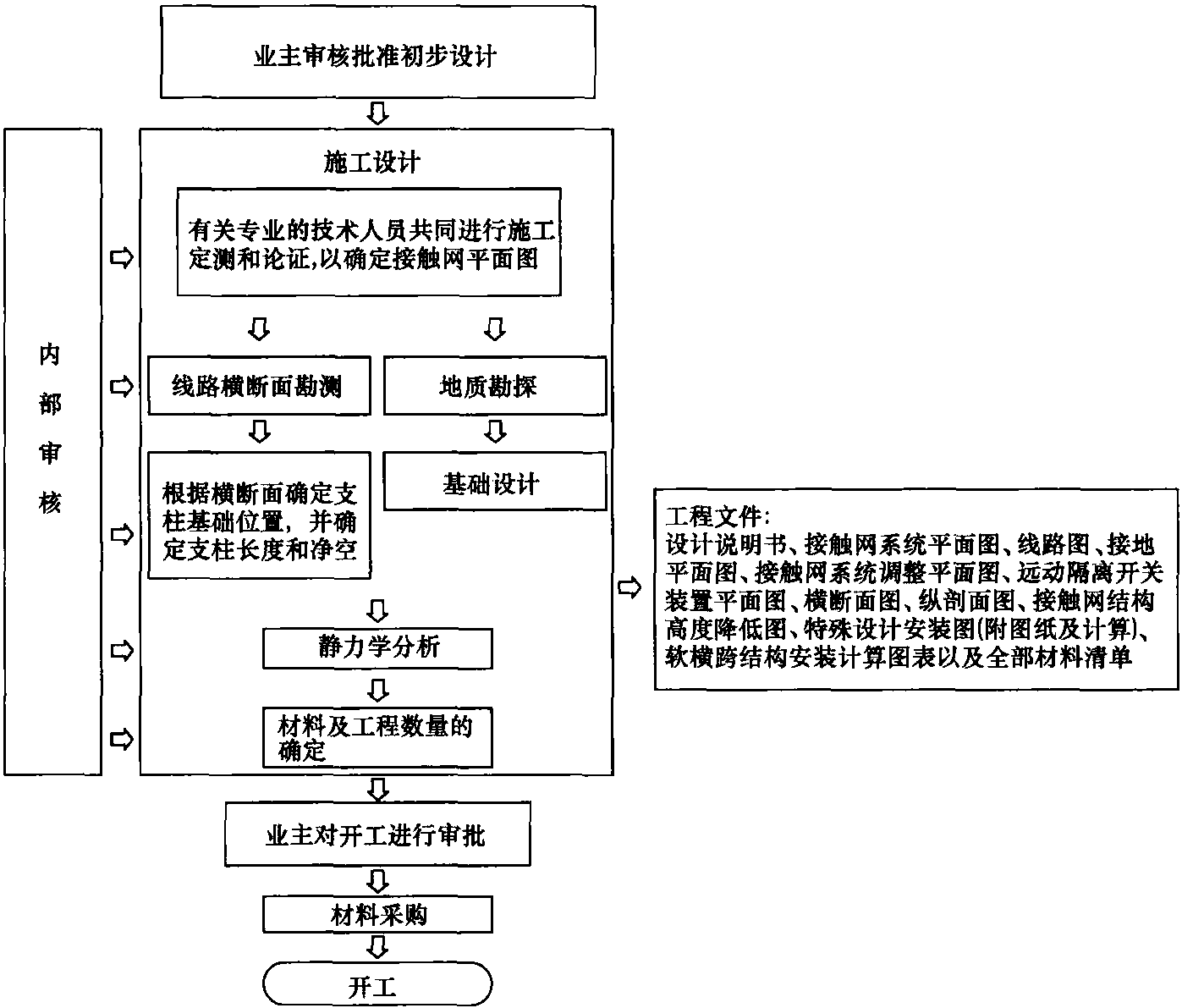

图6.2 施工设计工作流程
在施工期间出现的变更,应细心和连续地记录在工程文件中。竣工后,修改过的设计文件将对已安装的架空接触网系统予以精确地反映,这些文件为接触网运营管理者提供了运行安排及维修的基础!
