接触网支柱的容量

图7.20 H形梁横截面的标注

7.5.4.4 H形钢支柱

与桁架钢支柱或双槽钢支柱相比，由H形钢梁制成的支柱仅需要相对少的制造材料。它们特别适合那些空间有限的场所，例如用于两股道之间。不过，其强度和重量之比小，作为组装的截面，在相同的静荷载下，其抗弯性能较差并且挠度大。为了保证架空接触网的正常功能，应限制其在接触线高度处的挠度。H形钢支柱在横轴y-y方向上的强度比在其Z-Z轴方向上的 (图7.20) 大得多。为了加强较弱的Z-Z轴方向上的强度，可将2根梁并排放置并直接焊在一起或用撑板连接。单根H形钢在其纵轴周围的扭转刚度校装有2套腕臂的支柱，如图7.4中的4型支柱，必须校核支柱的扭曲，其值不应大于6°。

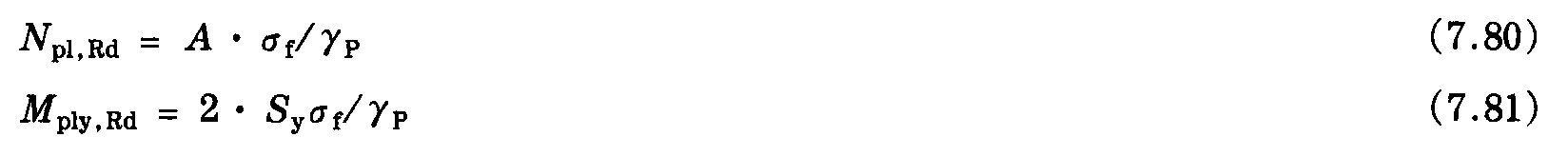

必须根据最新的设计标准进行校验，即

式中 σ_f等于屈服强度，且

和

是横截面在全塑性条件下的内力和内力距。就H形梁而言，一次力矩 (静力矩)S_y和S_z可由下式得到

和

在 [7.8] 的表中可查到这些值。尺寸b、h、t和s可取自图7.20。图7.21所示的是H形钢支柱的底座设计。除弯矩之外，还必须校核扭曲。H形梁的抗扭性差是因为其断面有开口的缘故。按照 [7.19] 中有关用度数测量长度为h的H形钢梁的方法，扭曲转动可由下式求出

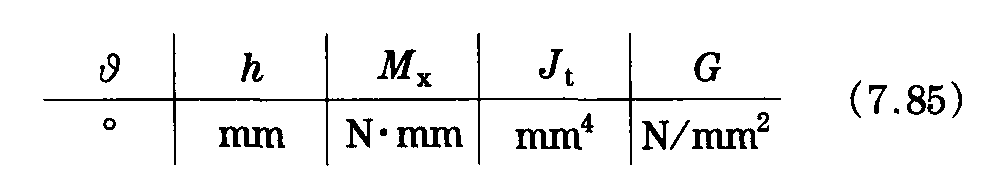

式中，扭转模量J_t为

若为钢筋，剪切模数G为8×104N/mm²。

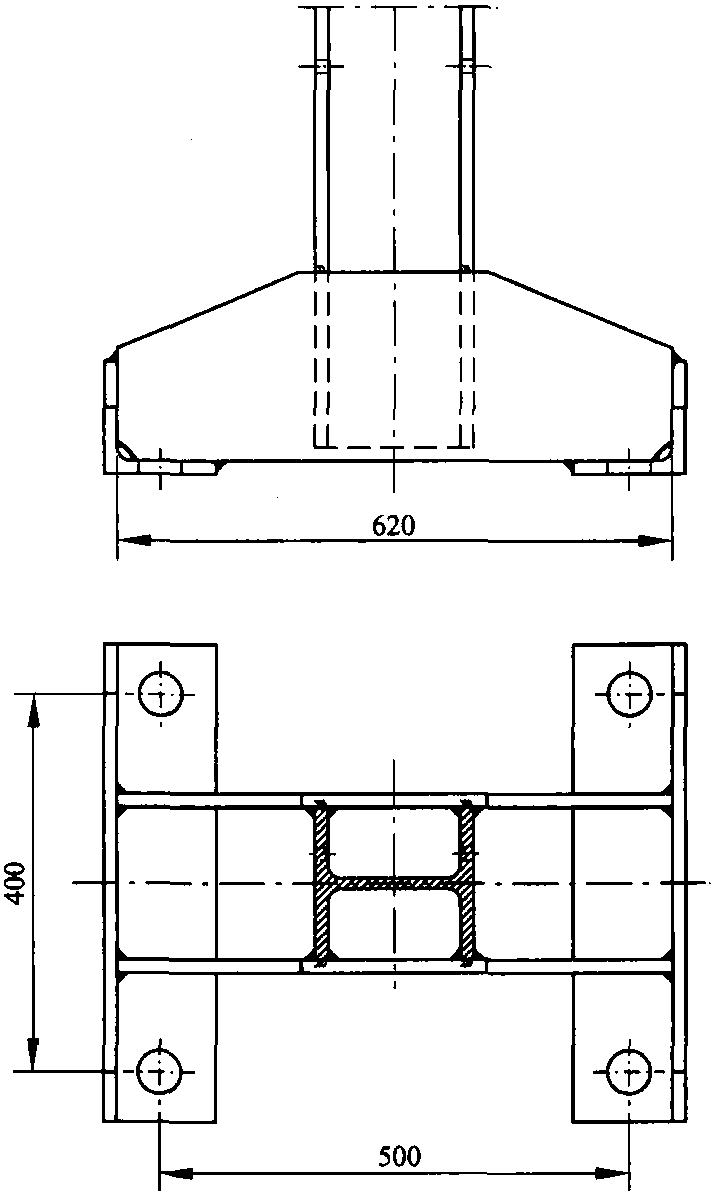

图7.21 H形截面的支柱底座设计

7.5.4.5 钢筋混凝土支柱

钢筋混凝土支柱的外部荷载见第7.5.2节和第7.5.3节的内容，它可用来确定所需要的等效工作荷载。在支柱不承受风荷载时支柱顶部承受的总水平作用力可用下式求出

式中，M_yd和M_zd可分别通过式 (7.64) 和式 (7.65) 来计算，h为支柱长度。依据这个值，可从厂家的产品目录或有关预应力或非预应力钢筋混凝土支柱的选择表中选用支柱。

设计的横截面必须符合相关的标准。通过等效工作荷载和风荷载或按照二次理论通过各个力来确定力矩。在车间生产混凝土支柱时采用EN 12843标准。根据该标准，标号为C35/45的混凝土是可以用来生产混凝土支柱的最低等级。预应力离心式混凝土支柱还使用标号为C55/65和C75/95的高强度混凝土。

为了确定最不利的应力，必须对下列加载情况进行判断：

第一种荷载情况： 固定荷载;

第二种荷载情况：正常荷载;

第三种荷载情况： 由运输和安装所致的荷载。

导线的垂直荷载和张力视为作用的固定荷载。在正常荷载情况下，必须考虑到导线和支柱的受风力。
