接触网横向支持装置的规格

7.4.1 简介

横向支持装置，诸如腕臂、软横跨和硬横跨要承受由该结构支持的接触悬挂和附加线施加的荷载。确定一个支柱的工作包括确定内力和内力矩并根据有关标准确定分力。

下面的章节将论述最常用的腕臂和软横跨的设计，通过在此详述的受力情况和土木工程所用的标准的静态方法可以确定其他的设计。

7.4.2 腕臂

7.4.2.1 荷载、内力和内力矩

管形旋转腕臂承受荷载的部件是平腕臂、斜腕臂、定位管和斜撑 (如果这些部件都有的话)，见图4.28(译注： 应为图4.29)，通过平腕臂支撑着斜腕臂并减少斜腕臂的挠度变形。

各种荷载的组合作用在腕臂上，从而再作用于支柱上的荷载大小，这取决于

一支柱的位置，其究竟处于曲线外侧还是曲线内侧;

—支持装置的类型： 正定位或反定位;

—风的作用;

—冰的影响(如果存在的话)。

荷载的各个分力产生于：

—按式 (5.6a)，由接触悬挂所致的垂直荷载;

—由接触悬挂覆冰所致的垂直荷载;

—按式 (5.10) 计算的承力索径向负载;

—按式 (5.10) 计算的接触线径向负载;

—按式 (5.7) 计算的承力索和接触线上的风荷载;

—管形旋转腕臂的自重，假设其大约作用在腕臂长度的1/2处。

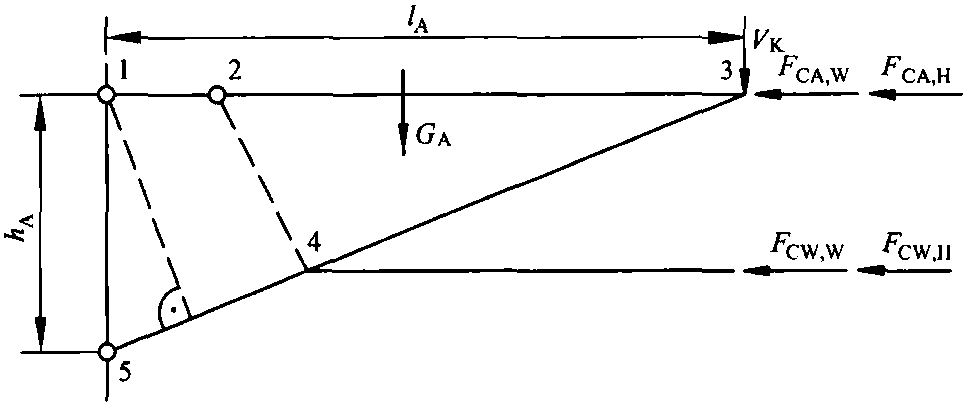

图7.9所示的是作用在腕臂上的力。假定风的作用是从两个方向交替作用的。为了简化分析，可将施加的各种荷载概括成垂直分力和水平分力。

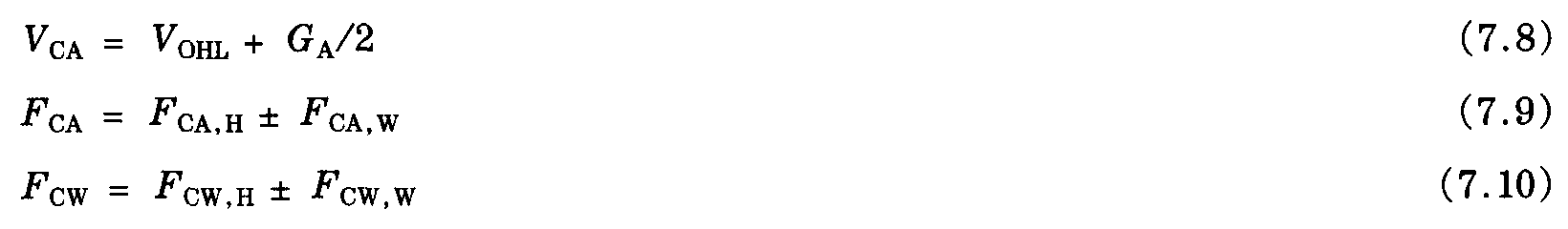

如果将力F_CA的微弱影响忽略不计，则作用在平腕臂上的力F_top为

在图7.9中的点3～4之间那段腕臂管上的力

图7.9 腕臂承受的荷载

而在图7.9中的点4～5之间那段腕臂管上的力

若没有斜撑，则在固定定位管的点4处产生弯矩

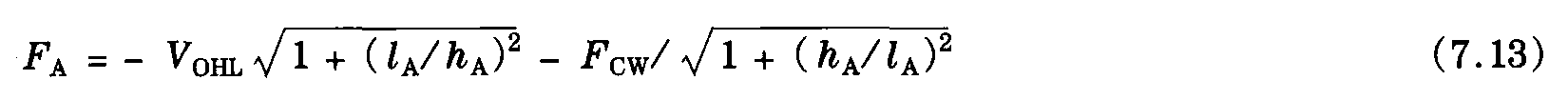

斜撑使该系统成为一个超静定的系统。因而，由于该斜撑尽量安装在接近点4的地方(图7.9)，所以假定该斜撑承受了垂直作用到腕臂管上的全部力，并且将这些力传递给平腕臂可能是合理的。于是作用在该杆上的力FD可确定为

在点2处作用在平腕臂上的弯矩确定为

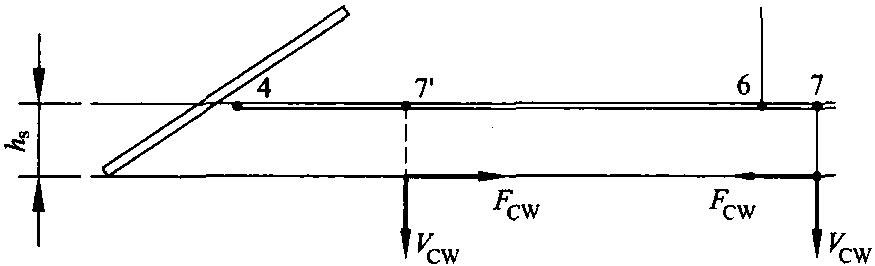

图7.10所示的是因接触线的荷载在定位管上造成的应变。这样，VCW是定位器支撑的该跨距接触线的重力以及定位器的自重，零部件和定位管的重量。就反定位的腕臂而言，定位管吊线上的力

图7.10 定位管承受的荷载

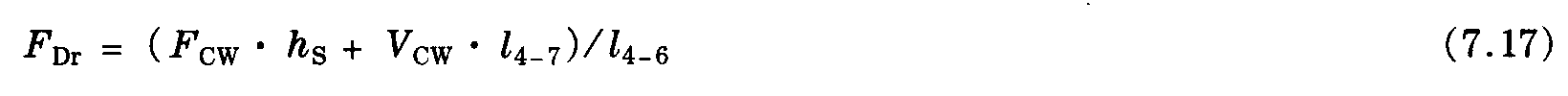

而在正定位的情况下

如果F_CW
