接触网横向支持装置的规格

·h_S≥ V_CW·l_4-7，则定位管吊线上将产生一种使之上抬的压力，而这正是在设计腕臂时应加以避免的。需要时应提供一根杆来代替松弛的定位管吊线。在此吊线固定点处的弯矩为

7.4.2.2 根据欧洲标准的额定值确定

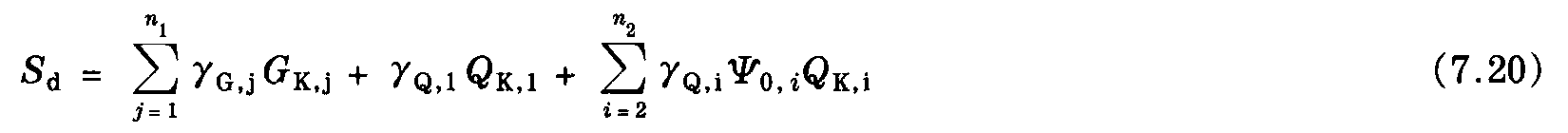

根据欧洲标准 (ENV 1993-1-1) 的额定值确定，见 [7.12]，作用力的设计值必须先按式 (7.20) 来确定

式中，使用下列局部系数：

—固定作用力G_OHL：

当作用力不利时，γ_G＝1.35;

当作用力有利时，γ_G＝1.0;

—变化作用力Q_OHL时，γ_Q＝1.50。

而组合系数是

—风：Ψ₀＝0.60

—雪/冰：Ψ₀＝0.70

要注意的是，式 (7.20) 中的算术求和可能不好理解。更确切地说，必须考虑作用力的地点和方向来确定所探讨的截面或部件的作用力之和。设计值也可能是力矩。在部件被张拉或受压缩时可应用相互作用的关系式来进行校核。

在式(7.21)中，N_Sd、M_y，Sd和M_z，Sd为按式 (7.20)计算出的张拉或弯曲情况下的作用力，而N_pl，Rd和M_pl，y，Rd分别为按式(7.22)和式(7.23)计算出来的塑性强度。

和

式中 σ_f——材料的屈服强度;

A——横截面;

W_pl——塑性截面模量;

S——静模量。

在管形情况下

式中 R——外直径;

r——内直径。

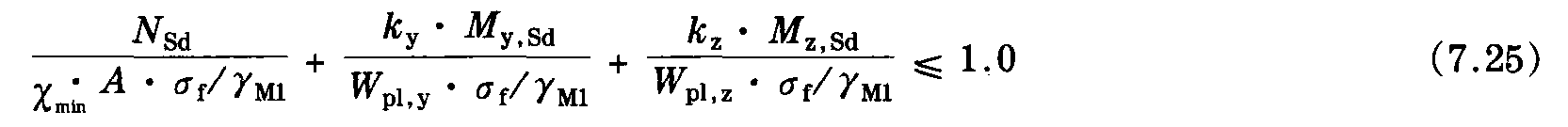

在受压和弯曲的情况下依据式 (7.25) 进行校核。

式中，χ_min确定为

而k_y，z确定为

如果式 (7.27) 得出一个较大的值， 则取k_max＝1.50， 用于管型的不确定长细比是

式中，φ可由式 (7.29) 求出

在管形情况下缺陷系数α可取0.21。式 (7.27) 中的μ 由下式得出

由于腕臂的管采用β_P
