接触网横向支持装置的规格

有关W_pl和W_el的数据可由表7.3查到。第7.8节中的例子列举了不同的校核方法。

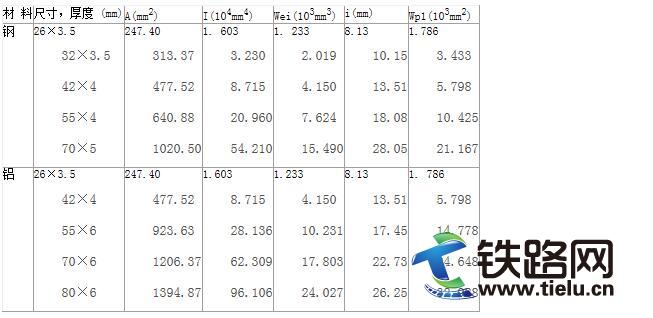

表7.3 用于架空接触网的铝管和钢管的特性参数

为了保证使用的可靠性，腕臂部件的挠度被限制在该部件长度的百分之一。在腕臂无斜撑的情况下这个极限值是起决定作用的。在基于一次理论证明的情况下，根据式(7.15) 定位管上的那个与腕臂管垂直的力的分力导致了挠曲。使用图7.9中所标的参数和l5-4<l4-3这个条件，根据 [7.13]得出的最大挠度为

如果腕臂的设计是复杂的，超静定的，则建议采用市场上能买到的用于桁架结构的计算机程序来计算变形，该程序能在标准个人电脑 (PC) 上运行。

7.4.3 软横跨结构

7.4.3.1 简介

软横跨结构又称之为横跨，通过横承力索内的张力来承受接触悬挂及其支持结构的重力造成的垂直荷载。横承力索在接触悬挂零件接点处弯曲。确定软横跨额定值的目的是为了设计横承力索和确定作用在支柱上的荷载。

7.4.3.2 横承力索的荷载、内力和弛度

采用将软横跨两侧的跨距li平均的方法，从相邻纵向跨距求出接触悬挂产生的力

就每套支持装置而言，其自重相当于220～250N的垂直荷载。

V_OHLi＝G_OHLi+250 (N)

除支持装置的荷载外，还必须考虑横承力索和定位索的自重、分段绝缘器的自重以及通常为1000N的安装荷载。为了简化分析，应当把这些荷载分配给各套支持装置。悬挂的横承力索的弛度ymax等于横跨长度a的1/8～1/10(见图7.11)。要指出的是，可以忽略横承力索长度因温度而变化对横承力索弛度的影响。

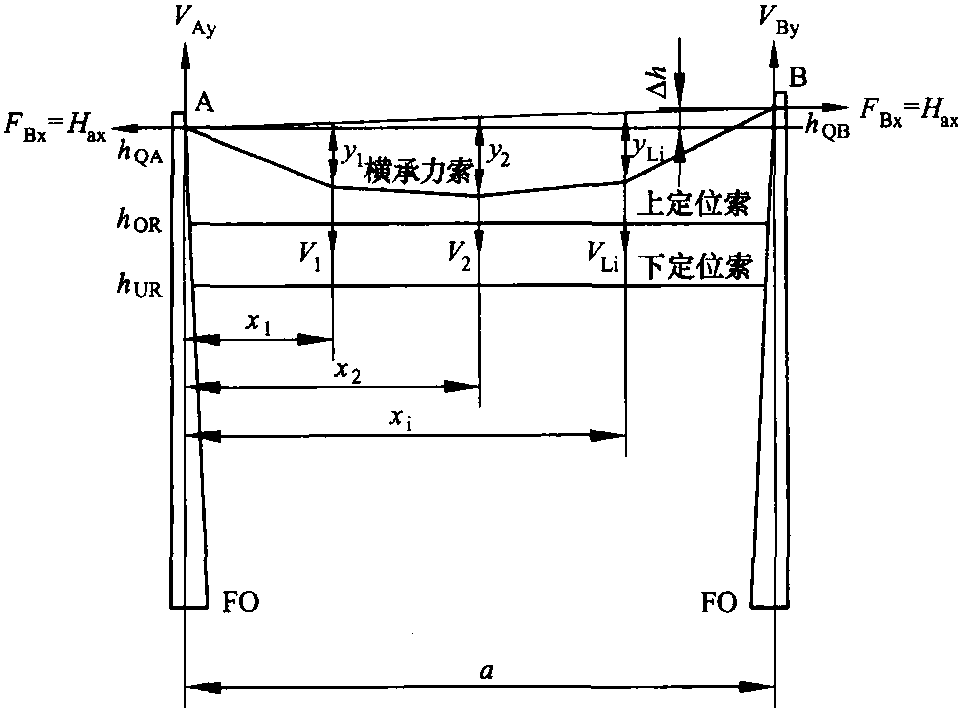

图7.11 软横跨的受力情况和弛度

用图解法或等效力矩法可以确定横承力索的弛度和受力计算。确定受力情况和弛度的图解法详见 [7.14]。

图7.11所示为跨股道悬吊3支接触悬挂的软横跨。横承力索的分析计算在下文介绍。在A、B点处导线张拉力的水平分力被看作是顶部的反作用力，这两个水平分力的值相同：

由于弛度y_max已给定，所以横承力索所受力的水平分力可由最大等效力矩M_max求出，即

支柱处的垂直分力为

式中 n——接触悬挂支持装置的套数。

从A处的力矩平衡着手可求

支柱B处支持力的垂直分力为

由式 (7.36)和式(7.37) 可推导出A处所受的垂直力
