接触网横向支持装置的规格

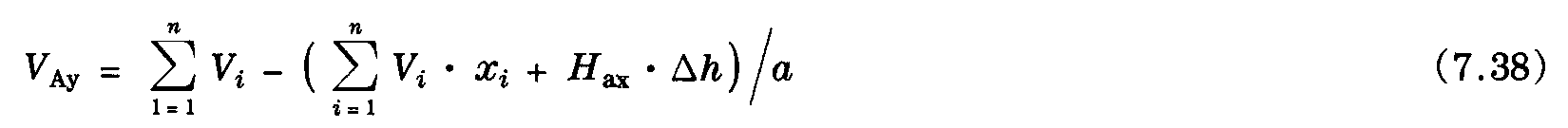

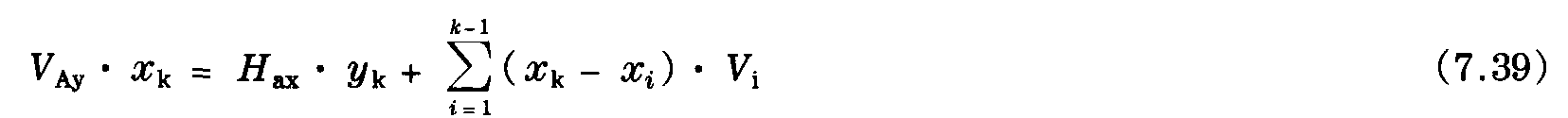

根据图7.11，在支持装置k处平衡时得到

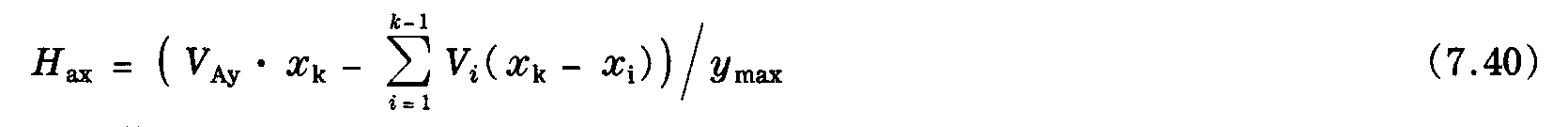

在最大弛度位置处，yk的值等于ymax。因此由式 (7.39) 可得出横承力索受力的水平分力

该y_max的值可由弛度和所选的支柱长度求出。

7.4.3.3 安装高度和支柱长度的确定

轨顶上方的接触线高度(CWH) 是确定支柱长度的基准。下定位索高度 (LSWH) 是在接触线上方0.4～0.5m处。接触悬挂的结构高度(SH) 是另一个要考虑的参数，其值在1.40～2.00m之间。还必须加上软横跨支持装置的结构安装高度(SSH)。这取决于上定位索设计是带电还是接地，并且取值在0.8～1.2m范围内变化。就图7.12所示的尺寸，在固定且连接定位索的两支柱所需的高度如下式所示 (连接点为定位索的最大力矩测量处)

式 (7.41) 中组成最后一项的横承力索的弛度是在软横跨横向跨距的10%～15%的范围内选择。em的大小由两个基础顶面和基准钢轨轨顶的高度差求出

那么根据式 (7.41)，横承力索的固定高度与h_m的值的关系 (见图7.12) 是

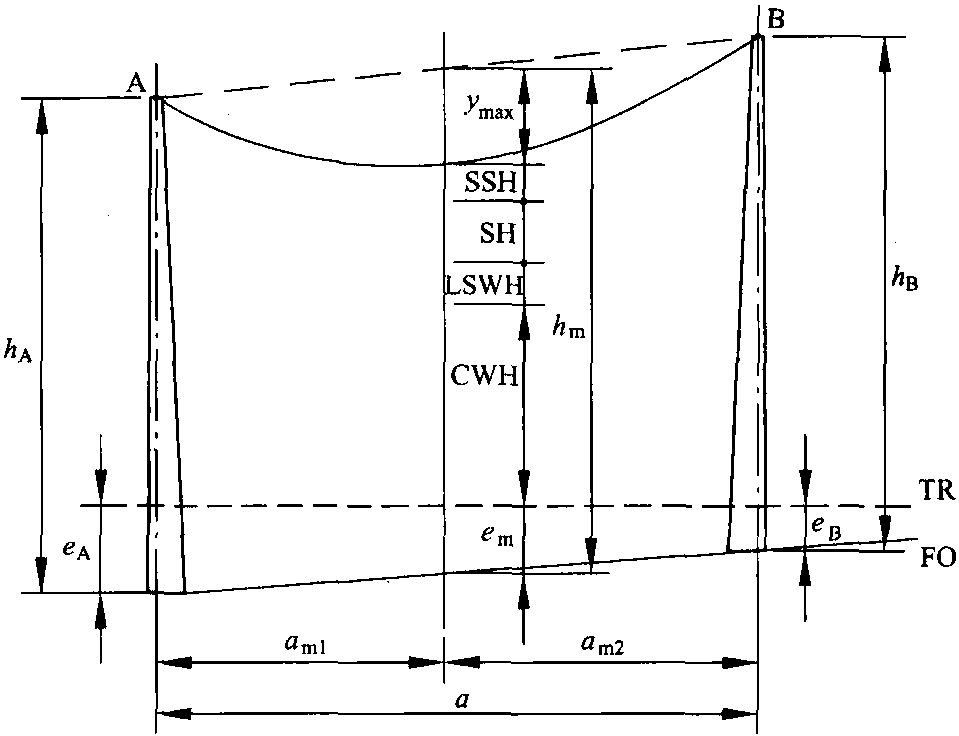

图7.12 确定软横跨支柱的长度

根据现有的支柱长度备料表选择hA和hB，而弛度ymax最后由式 (7.41) 求出

该值用于计算式 (7.40) 的水平反作用力。

7.4.3.4 定位索的荷载和内力

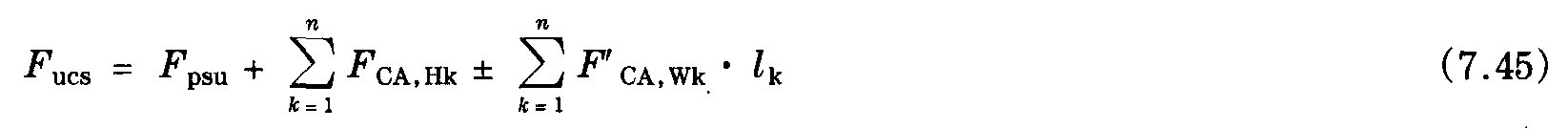

定位索承受的荷载来自预应力Fps、接触悬挂的径向力和风荷载。径向力作用的方向与支持装置位置设定的方向相同，而风荷载可以改变方向。上定位索的受力Fucs为

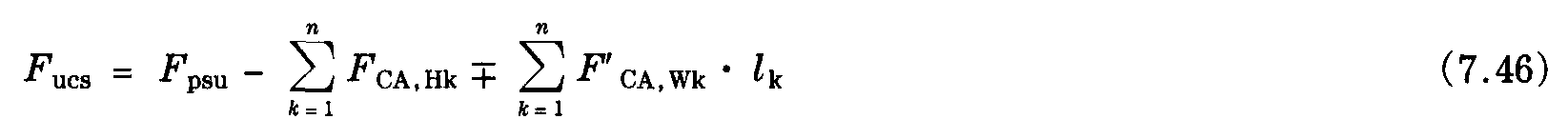

和

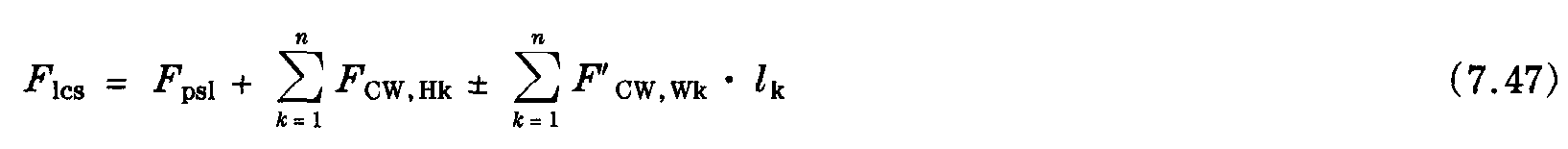

承力索上的力F_CA，Hk和F_CA，Wk分别由公式(5.10)和式(5.17)求出。而下定位索的受力F_lcs类似地应用

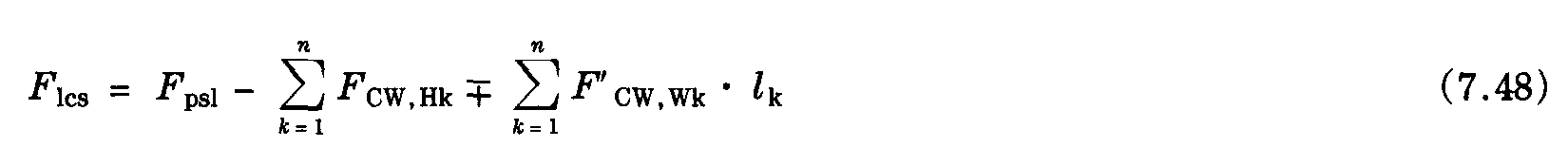

和

由式 (5.10) 和式 (5.17) 分别求出力F_CW，Hk和F′_CW，Wk。定位索弹簧被安装在那个承受径向力所致荷载较小的支柱上。在确定定位索承受各支接触悬挂所致荷载的受力时，必须考虑到径向力和风荷载相互平衡的情况。例如： 假若作用在支柱A上的径向力大于风荷载时，则不需要考虑作用在支柱B上的风荷载。

7.4.3.5 横承力索、定位索和支持装置的额定值确定
