6.11.1 内容
纵剖面图标出一些区段的高度走向如: 锚段关节、接触网结构高度降低或增加、控制点上方或下方、牵引供电线和吊弦布置等。
6.11.2 吊弦布置
使用如下参数并通过计算机软件计算吊弦的长度:
—支持装置处接触线拉出值b;
—纵向线路坡度;
—钢轨超高u;
—线路曲线半径R;
—结构高度SH;
—承力索和接触线的张力;
—弹性吊索的使用;
—单位长度接触悬挂的质量。
跨距内的吊弦间距取决于接触网系统和跨距长度。根据表6.18可得出Re200型接触
网系统的弹性吊索吊弦的设置。75m长的跨距其吊弦的间距为9.5m(见图6.60)。

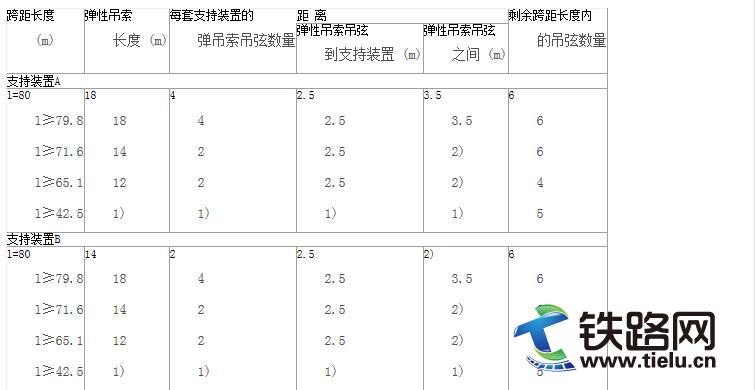

表6.18 Re200型处支持装置弹性吊索和吊弦的布置
注 1)无弹性吊索;
2)支持装置两侧只对称配置两条弹性吊索吊弦。
吊弦长度尺寸 | lHy1 | lH1 | lH2 | lH3 | lH4 | lH5 | lH6 | lHy2 | lHy1 |
尺寸(Ⅰ)(m) | 1.006 | 1.305 | 1.051 | 0.907 | 0.873 | 0.949 | 1.136 | 0.991 | 0.884 |
尺寸(Ⅱ)(m) | 0.936 | 1.035 | 0.781 | 0.637 | 0.603 | 0.679 | 0.866 | 0.921 | 0.814 |
尺寸(Ⅲ)(m) | 1.028 | 1.127 | 0.873 | 0 729 | 0.695 | 0.771 | 0.958 | 1.013 | 0.906 |

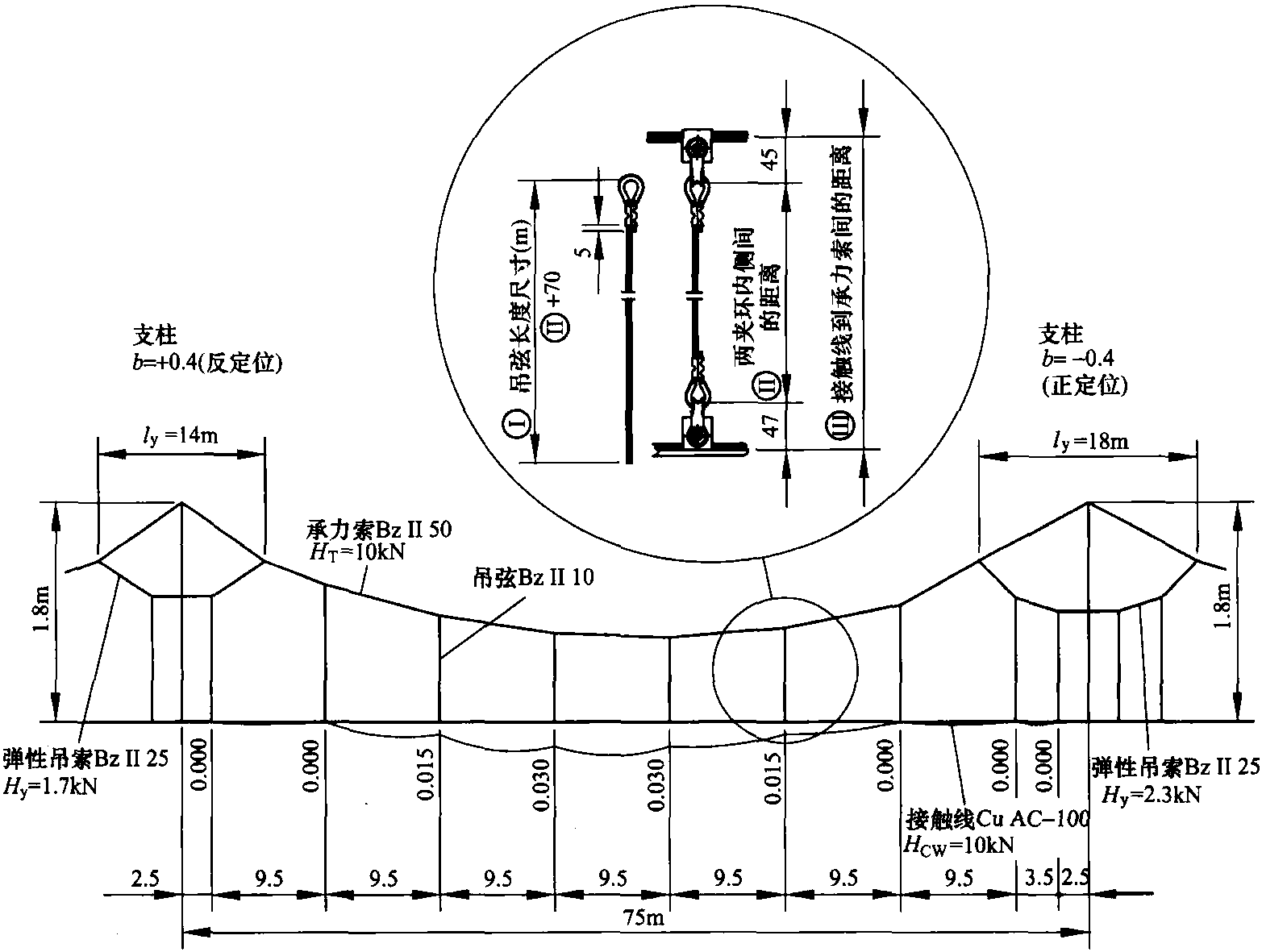

图6.60 Re200型接触网的非载流吊弦的间距和长度
同腕臂一样,设计阶段进行的吊弦计算有助于对采购材料的判断。在测量完接触网支持装置零件之后,在施工现场可计算出实际吊弦长度并进行制作。
6.11.3 接触线高度降低
按照第6.8.5节中的计算纵剖面图显示了接触线高度的降低。它通过顺线路方向比例尺为1:2500和垂直于线路方向比例尺1:10(图6.61) 来描述接触线的坡度及其结构高度。通过长度和高度的不同比例尺,人们可以清楚地看出弛度、结构高度和最小空气绝缘间隙。

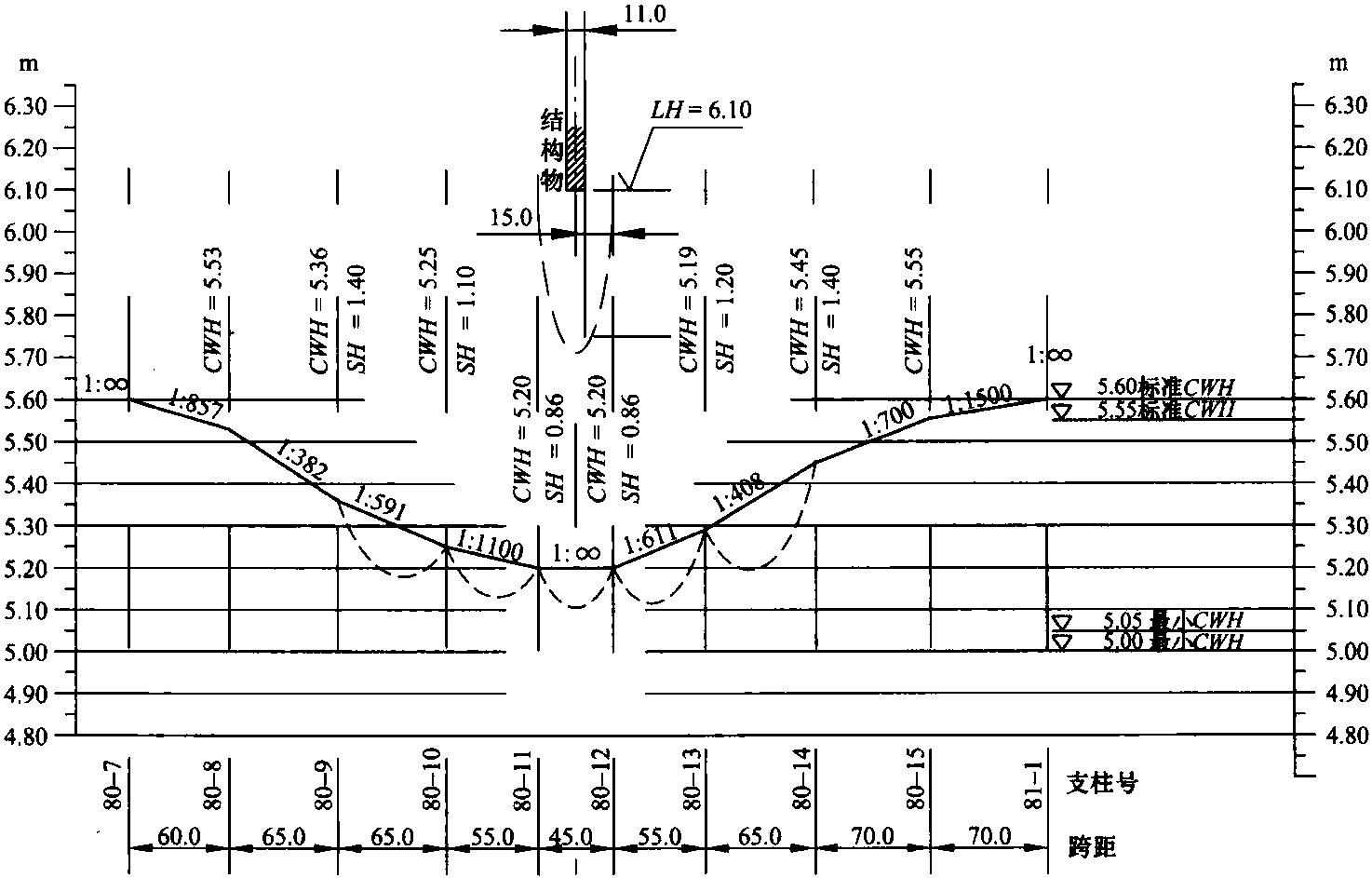

图6.61 德国铁路Re200型接触线高度降低 (局部)
应对邻近桥梁的4到5个跨的冰荷载下的接触线弛度进行描述,以验证轨顶平面与接触线之间的净空是否满足最低净空标准。
6.11.4 牵引供电线的纵剖面图
牵引供电线的纵剖面图包括建筑结构和其他设备的净空。与纵剖面图的表示方法相同,线路纵向断面以不同的比例画出,通常沿线路为1:500,垂直线路为1:100。图6.62是纵剖面图的局部图。
6.11.5 到接触网及牵引馈线的最小净空
架空接触网系统带电部件之间所要求的最小净空,如接触悬挂、支持装置、隔离开关等与第三方物体的距离以及建筑接近限界取决于运行电压。确定现有净空时要考虑温度、覆冰和风力因素。
如果牵引供电线路架设到接触网支柱上,那么它们就成为接触网系统的一部分。依照EN50 119标准或操作人员条例 (像德国铁路在1997年生效并应用的德国铁路导则997),最小净空列在表6.19中。

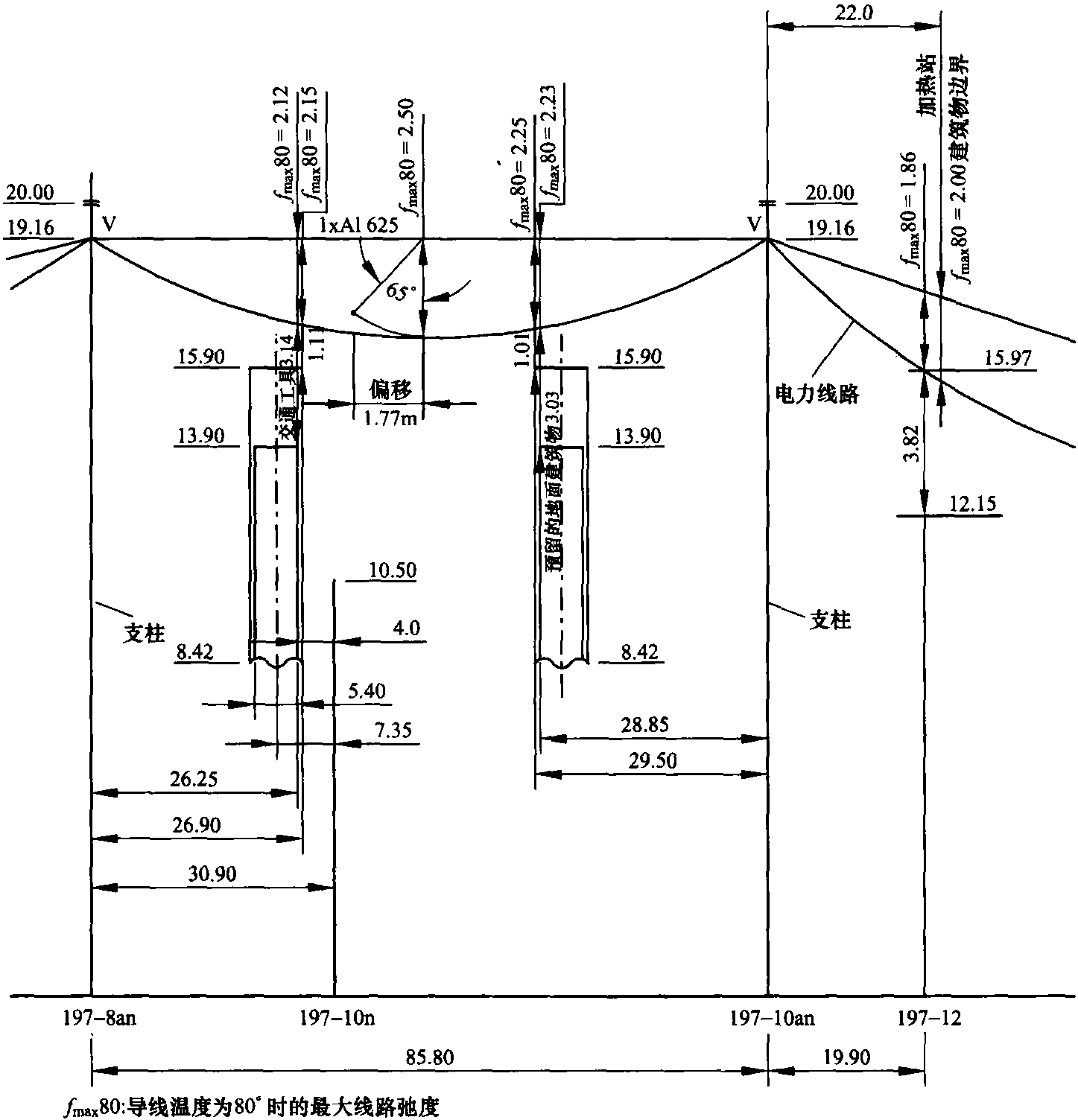

图6.62 电力线路纵剖面图摘录
表6.19 依照德国铁路导则997 (6.11) 各种物体到交流15kV接触网系统带电部件的最小允许净空
