接触网纵剖面图

其中

f_RCmax40＝(G′/8H)·l²

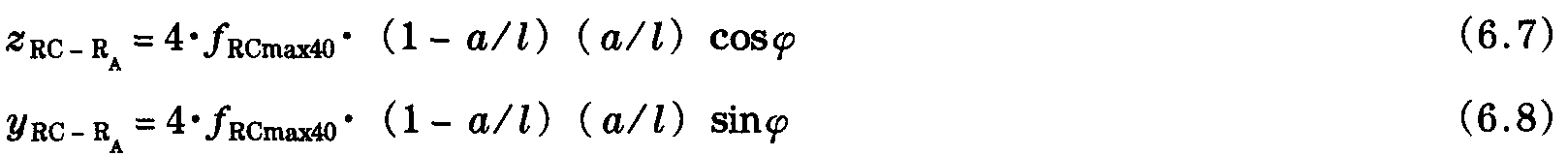

a点处的距离z_RC-RA和y_RC-RA(图6.64)

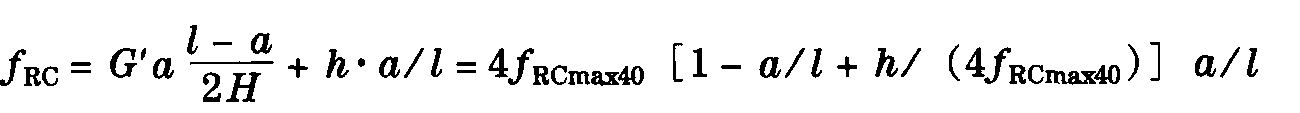

a点处不同悬挂点高度的回流线弛度fRC由式(5.37)计算得出

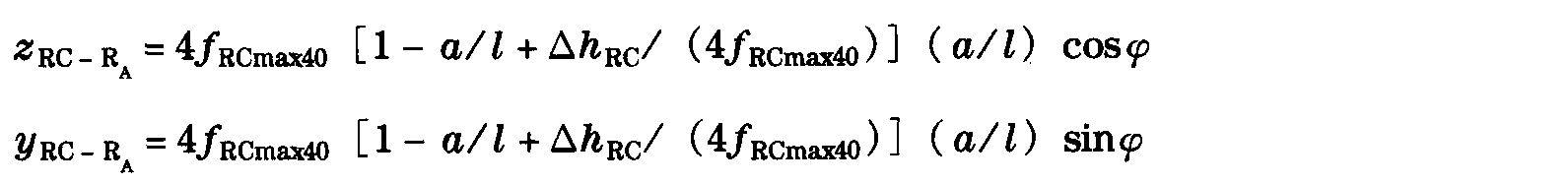

ΔhRC为支柱A和支柱B处回流线悬挂点高度差。zRC-RA和yRC-RA可由下式求出

验证点a处承力索的空间位置以及参照支柱A，它依照图6.65，其公式为

图6.65 带回流线的终端接触网系统侧面图

(6.10)

其中k_R＝ D_A/2+T·T=0和k_R＝D_A/2为回流线直接悬挂于支柱上。点a处的空间距离R_RC-CA为

它必须大于最小净空s

R_RC-CA≥s

实例： 点a处的回流线与下锚链形悬挂之间的净空

1.原始数据：

从较高悬挂点看到的Re200型承力索的最大弛度f_RCmax40为0.739m。

支柱类型依照混凝土支柱NB4图6.62到图6.65，z_CAA-TR＝6.70m，z_CAB-TR=7.30m，z_RCA-TR＝z_RCB-TR＝7.10m，D_A/2=0.15m，TP_A＝TP_B＝3.60m。

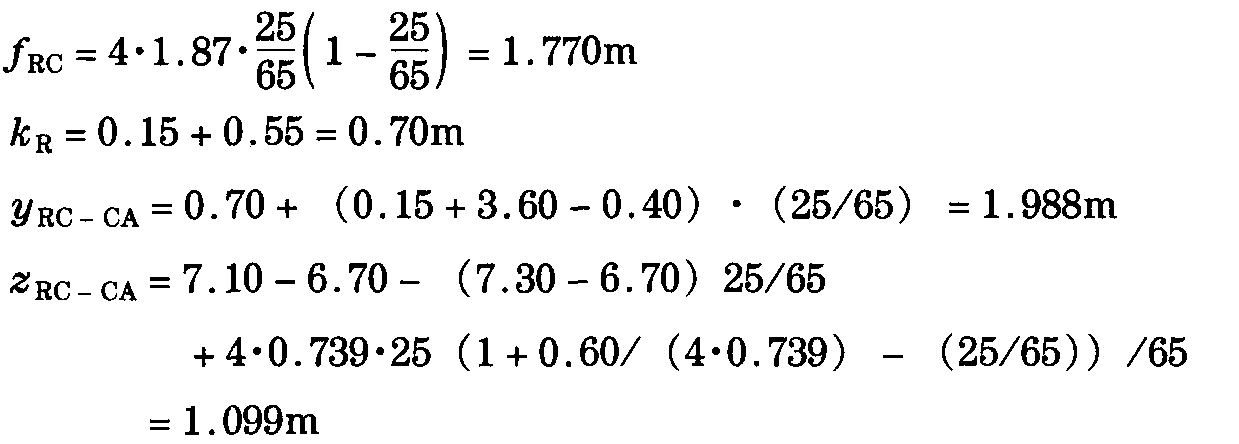

2.距离y_RC-CA和z_RC-CA的计算

3.承力索与回流线之间的最小净空计算

由于最小允许净空值S=0.30m，所以S<R_RC-CA。如果遵守安装误差则不会违反最小允许净空值。

如果没有满足最小允许净空值，则可以增加回流线的安装高度或使用更长的回流线肩架。回流线安装高度通常与承力索的高度相同。当链形悬挂终端下锚或用中心锚结绳下锚时，回流线安装在肩架或支柱上。按此关系进行供电线及加强线对其他物体的净空验证。如果现场的几何形状发生变化，则需重新检查净空值RRC-CA。
