接触网横截面图
6.10.1 目的和信息
横截面图以铁路上部建筑横截面形式表示了支持装置的类型和布置、软横跨设备、架设有牵引供电线路并标有几何尺寸的支柱。它有助于必要的材料采购、安装和维修工作的确定。
6.10.2 支柱的型号和分类

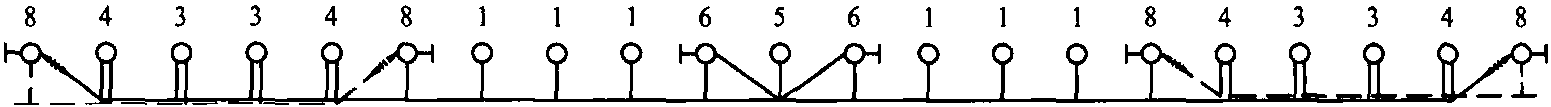

各个位置的支柱选择也包括在架空接触网系统的设计中。架空接触网系统中几种支柱型号间的差异,诸如中间柱、中锚支柱或锚柱,是根据EN 50 119标准和依照它们的功能制造的。项目工程师对要采用的支柱型号提出一个总体看法。这是根据设计中的架空接触网类型特性数据和静力学计算得出的,将据此进行支柱选择。图6.47画出了德国铁路的Re330型接触网支柱类型,数字代表下列支柱型号:
图6.47 德国铁路Re330型标准接触网的支柱类型
1 中间柱
3和4 锚段关节内中心转换柱
5 中心锚结中心柱
6 中心锚结下锚柱
8 锚柱
支柱可以安装在混凝土基础上面[图6.48a)],嵌入基础 [图6.48b)] 中或置于管桩上[图6.48c)]。支柱的长度取决于支柱和基础的连接设计并在规划工作期间予以确定。线路中心线与支柱内缘的距离称为TP尺寸。轨面和基础表面高度的差异是尺寸e,拔出或插入长度是尺寸E (见图6.48)。

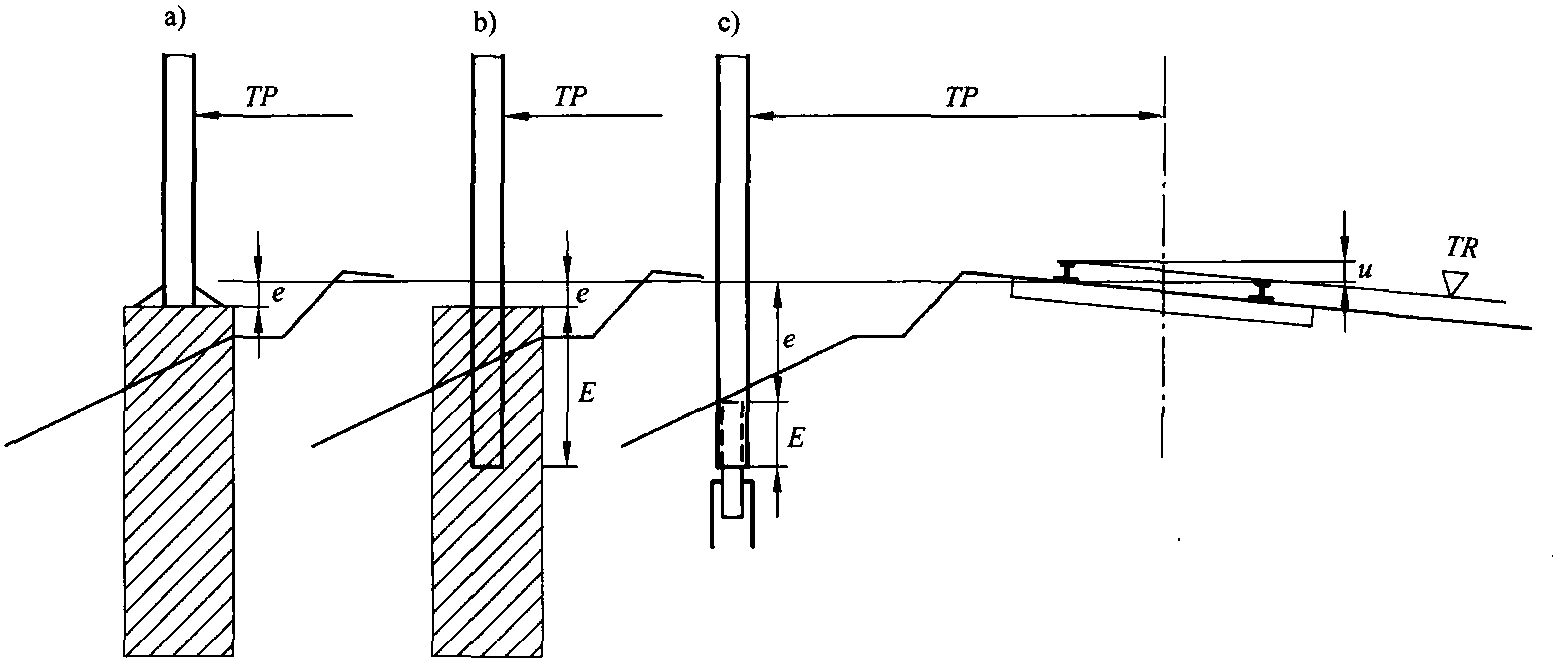

图6.48 支柱和基础的连接
a) 螺栓固定支柱; b)插入式支柱; c) 桩基式支柱
6.10.3 支柱的几何结构
支柱几何结构表示在线路横断面上的带腕臂和线路的支柱,它有助于支柱类型的认定。图6.53给出了Re330型接触网典型支柱的几何结构及其标识符号。
6.10.4 开关引线、柱上隔离开关
开关引线把隔离开关连接到架空接触网系统。这些开关引线直接连接到接触网系统的锚段关节上,也就是横向转换线路直接与相邻的接触网连接的地方 [图6.49a)]。不直接设在装有隔离开关支柱的轨道上的接触网通过跨股道的开关引线和引下线与隔离开关连接[图6.49b)]。跨股道的开关引线通常安装在带软横跨的车站内。
引下线的设置必须考虑到风和接触网温度位移的影响。在选择支柱时要考虑这些馈线的存在。
带馈线的隔离开关固定在绝缘锚段关节处。对于车站供电分束的连接,可在一定限度内选择柱上接触网隔离开关的位置。还要考虑隔离开关与控制地点间的较短的电缆路径、电缆沟与密封盖的公用性。
6.10.5 支柱长度的确定
确定支柱长度之前要限定TP的尺寸,即横截面图上支柱的位置。桩基式、插入式和螺栓安装式支柱的分类见图6.48。最后确定打入桩、钻孔管桩或混凝土基础的表面与最近钢轨最低轨面之间的垂直距离即尺寸e。那些套在与打入桩相焊接钢管上面的混凝土支柱要覆盖厚度为0.5m的土。而钢管必须插入到支柱内至少0.50m。螺栓安装和插入式支柱的基础必须高于地面0.2m。

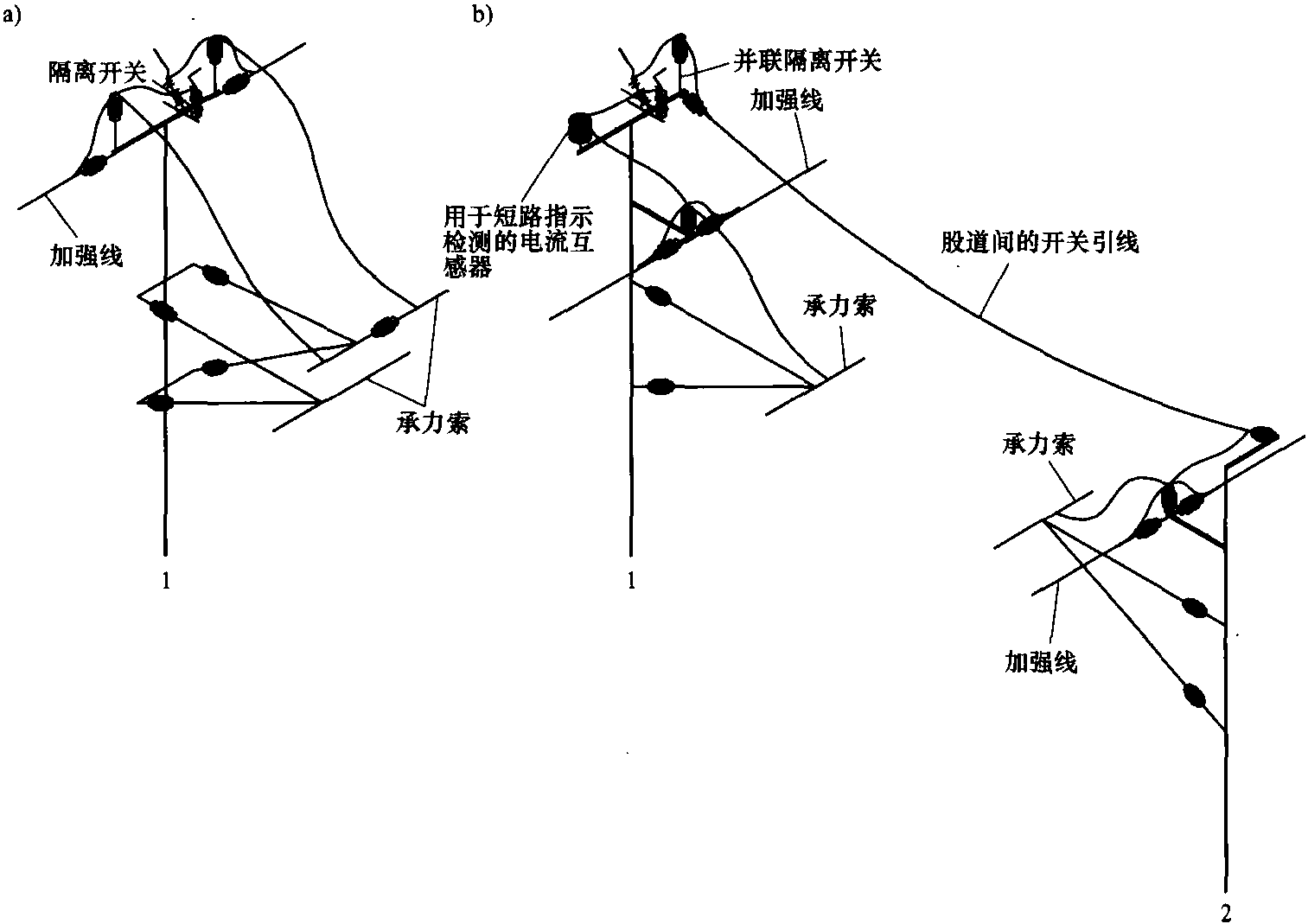

图6.49 开关引线示意图
a) 隔离开关与架空接触网间的开关引线示意图; b) 隔离开关横担和对面支柱之间的跨股道开关引线

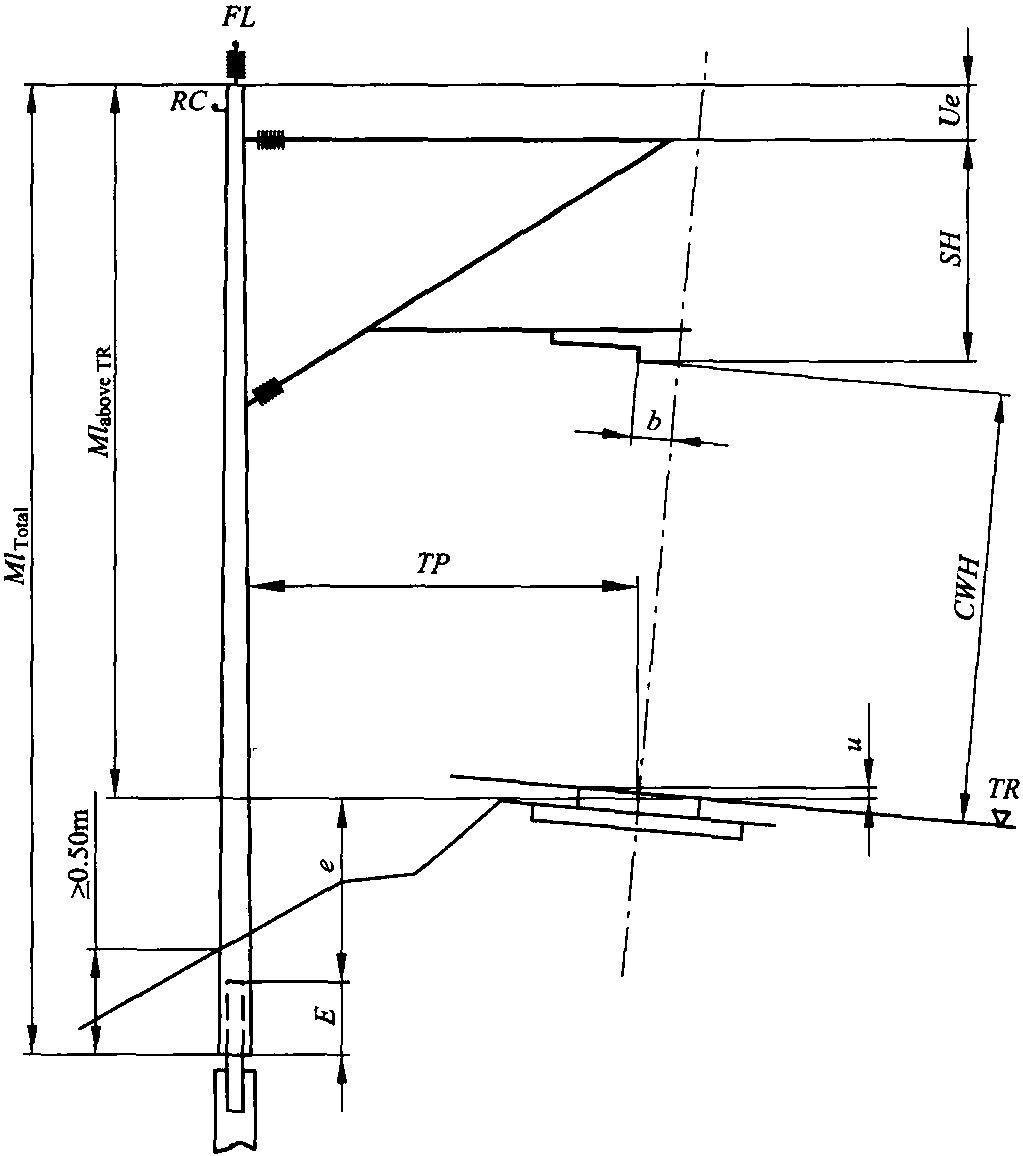

支柱的长度应符合上述这些条件。在既有位置的铁路纵断面、接触线和结构高度、平腕臂上部的支柱延伸部分Ue、以及其他必须安装的牵引供电线路都应考虑在内。带打入桩基础的混凝土支柱长度见图6.50,整体基础螺栓安装的支柱见图6.51,它们都处在线路曲线地段。桩基式混凝土支柱的长度是下述各项的总和:
—支柱插入钢管的深度尺寸E;
—基础表面与轨面的垂直距离e;
—接触线高度CWH;
—因超高增加2/3u;
—结构高度;
—支柱顶端部分的长度Ue。
举例:求德国铁路Re330型接触网混凝土支柱的杆长Mltotal。根据线路断面图已确定e=1.15、外轨超高为0.15m。
支柱顶部的长度Ue | 0.30m |
结构高度SH | 1.80m |
接触线高度CWH | 5.30m |
u=0.15时增加2/3u | 0.10m |
支柱轨面以上的长度MlTR | 7.50m |
轨面与桩基顶面的差值e | 1.15m |
支柱插入钢管的尺寸E | 0.50m |
支柱总长度Mltotal | 9.15m |
