接触网横截面图

图6.50 在路堤和曲线上的带打入桩基础的混凝土支柱布置图

图6.51 在路堤位置带混凝土基础的H形支柱的安装

支柱高度增加须符合0.25m的长度规格即达到9.25m，以减少支柱尺寸的数目，对e尺寸要做相应的修改以达到1.25m。

6.10.6 腕臂

使用腕臂计算程序来确定与管长和结构有关的腕臂类型。支柱安装后进行尺寸检查。腕臂的计算和加工要将安装阶段可能增大的任何一种偏差考虑在内。

常规的接触网系统数据、坠砣重量、支持装置数据和铁道线路数据是确定腕臂型号和计算净元件长度所必需的。

常规的接触网系统数据由锚段名称、链形悬挂类型、绝缘类型、温度范围、腕臂类型、承力索和接触线的张力以及其他线索和电缆类型组成。也需要以下数据： 支柱数量、支柱类型、跨距长度、接触线高度、接触线和承力索拉出值、支柱侧面限界、支柱倾斜度、线路曲线半径和线路坡度。结果以图形或表格形式随同腕臂制造尺寸一起列出 (图6.52)。

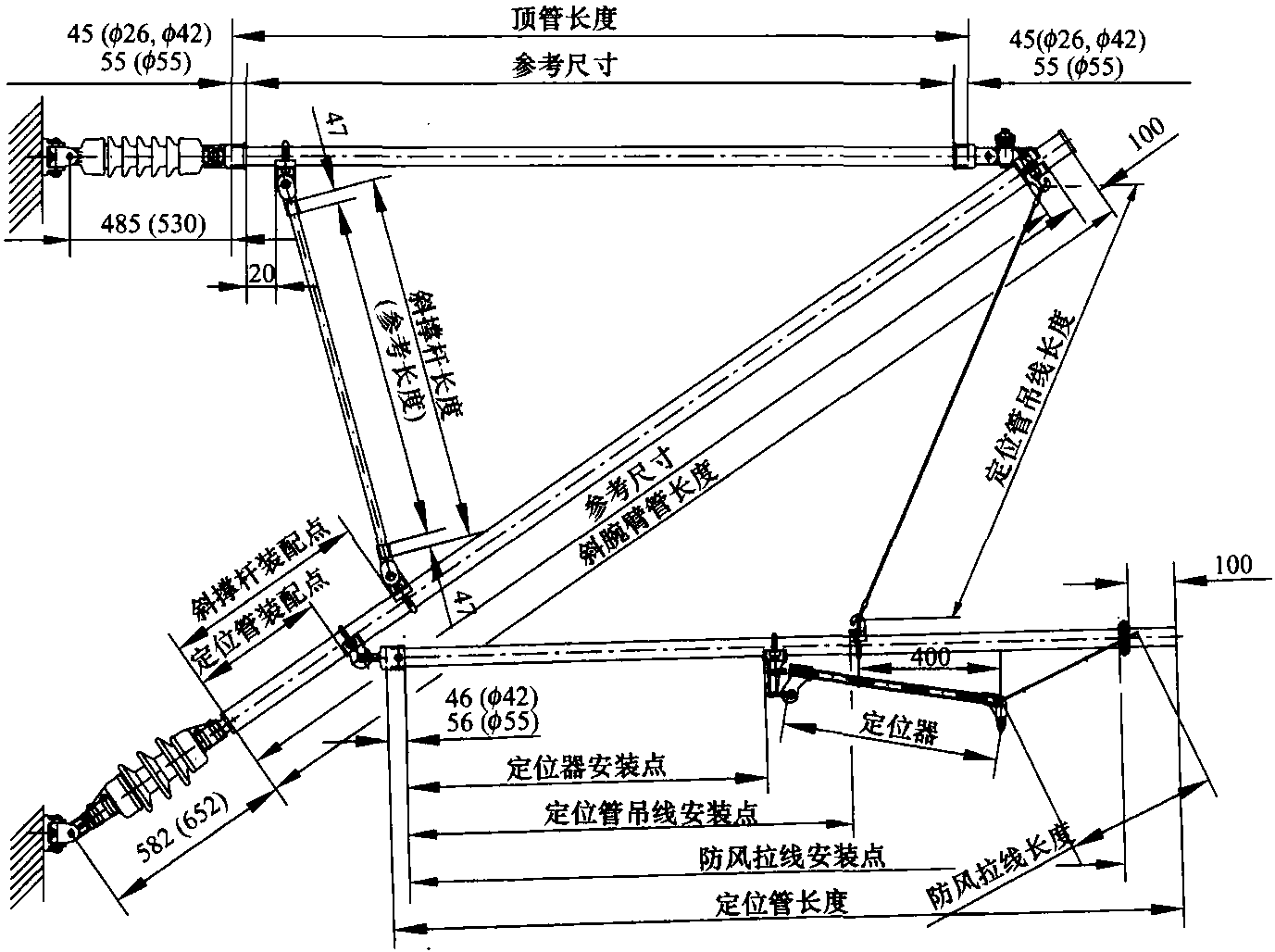

图6.52 德国铁路正定位接触线支持装置的腕臂的制造尺寸

6.10.7 支柱和基础的选择

在不同的支柱安装地点都要对支柱的类型、结构和机械强度进行选择。选择表为典型应用或为个别支柱位置的静力学计算提供帮助 (参见第7.5节)。　表6.16示出Re330的支柱类型的选择。支柱类型名称NB3是指图6.47中新线路的3型混凝土支柱的应用。

表6.16 风速33m/s、半径大于2000m时的Re330型混凝土支柱类型

支柱装配图21有：

—架空接触网

—回流线

—支柱顶部的加强线

支柱装配图型号22有：

—架空接触网

—回流线

—加强线在支柱内侧

支柱装配图23有：

—架空接触网

—回流线

—加强线在支柱内侧

—馈线

支柱装配图24有：

—架空接触网

—回流线在支柱内侧

—馈线

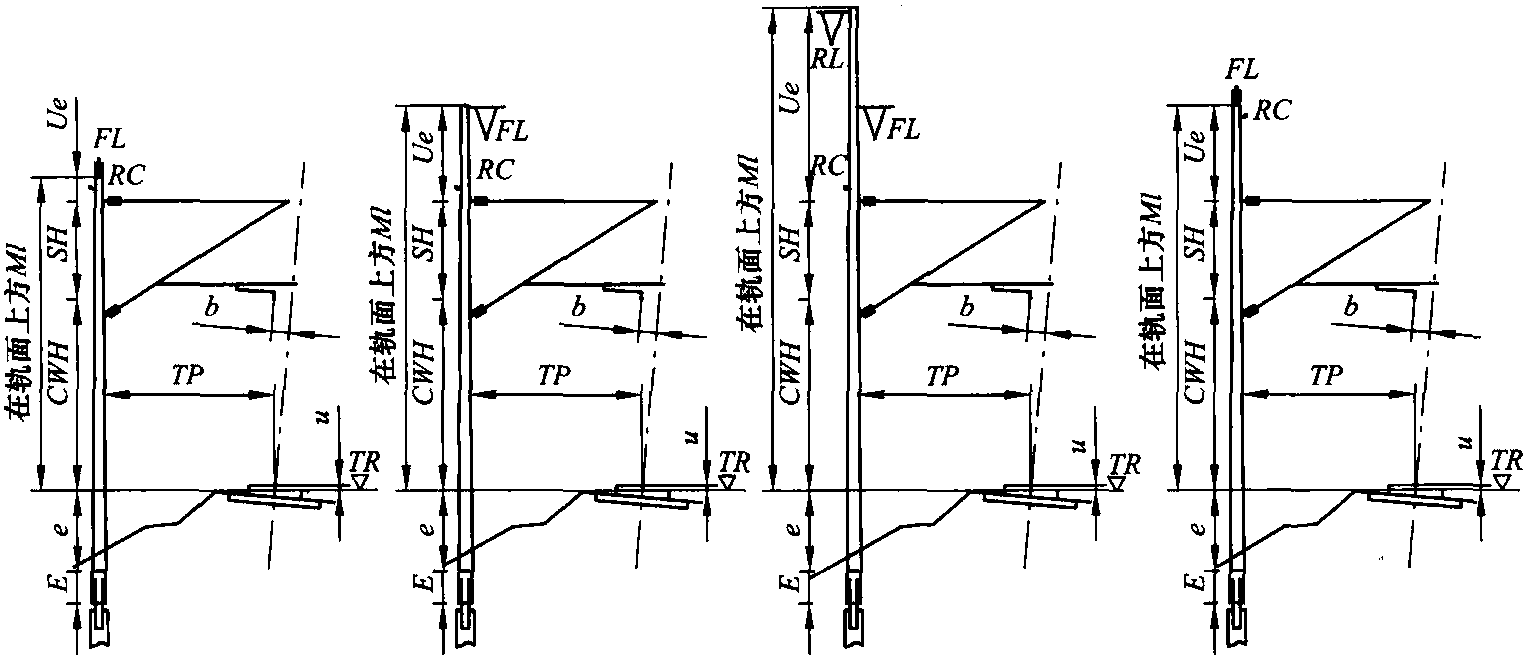

举例： 在没有超高的半径R=4000m的线路曲线上，确定使用德国铁路Re330型接触网系统的锚段关节内装配双腕臂的混凝土支柱。除接触网系统外支柱的顶部还承载一根加强线。带焊接钢管的打入桩支撑着混凝土支柱。由线路横截面图可确定e=0.7m。

支柱类型从图6.47中选龋从图6.53中，支柱式样21符合例子标准。在表6.16中，当半径R=4000m时选取插入钢管的深度尺寸E=0.5m的NB4型支柱。

图6.53 Re330标准接触网系统的支柱装配示意图

图6.54 基础的重要类型

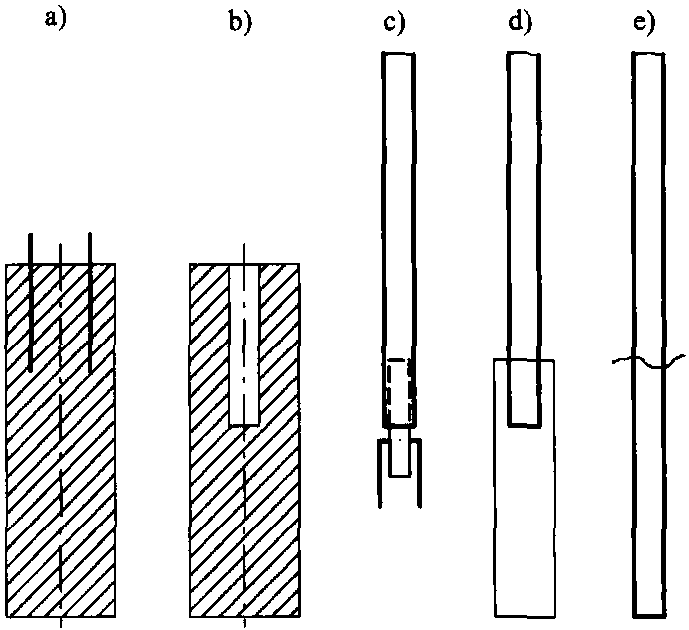

a) 螺栓安装支柱的整体基础; b) 嵌入式支柱的整体基础; c) 打入桩基础; d) 打入管基础; e) 混凝土支柱直接埋置

基础类型取决于土壤的性质、施工方法和支柱的设计。钢支柱和混凝土螺栓基础支柱要求混凝土整体基础或圆形基础，或带锚栓的打入桩基础[图6.54a)]。支柱也可安装在建筑结构上面如桥面。带中心洞的混凝土基础可以安装钢或混凝土的插入式支柱，在竖立后埋在混凝土或石屑中 [图6.54b)]。混凝土支柱也可直接埋入地下 [图6.54e)]。支柱也可安装在钢或混凝土打入桩上，然后浇灌砂浆 [图6.54c)]。钢制的或打入桩管也可用来支承混凝土支柱或钢支柱 [图6.54d)]。

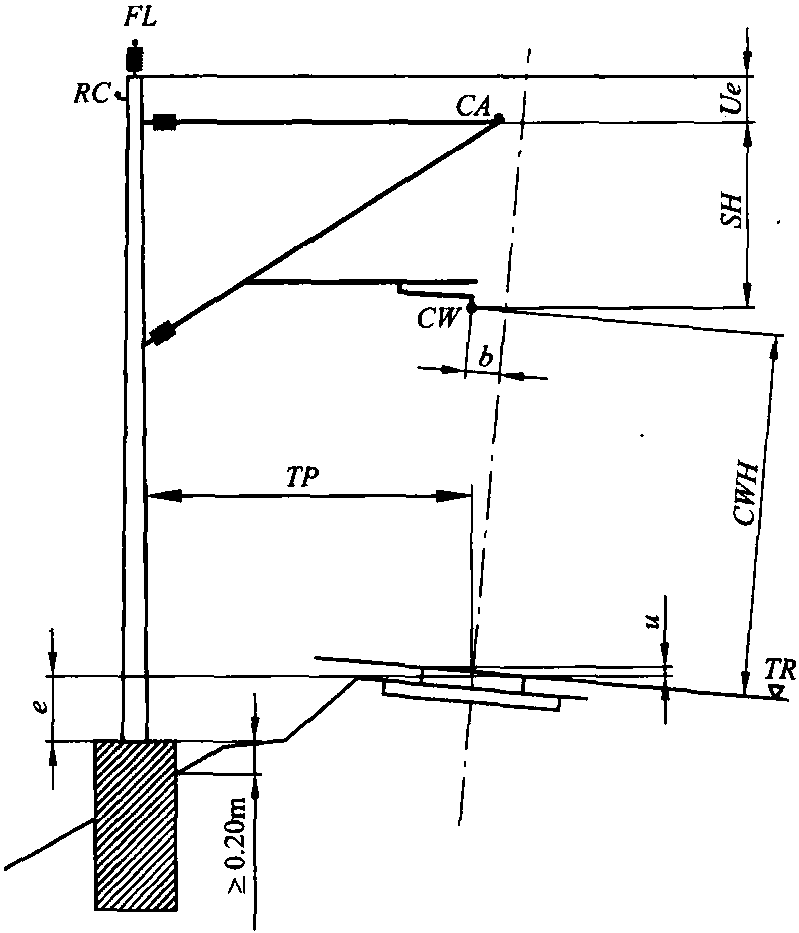

基础的选择是根据其应用情况、土壤类型或/和弯曲负荷表。在个别情况下，通过静力学计算来选择 (见第7.5节)。横截面图与纵断面相组合能够清楚地显示支柱及其基础的几何尺寸和所用的材料 (图6.55和图6.56)。
