接触网的平面图

6.9.1 目标及信息

线路平面图包括轨道布局以及第6.2.3节中所述内容，它用于编制架空接触网系统的图表。架空接触网系统平面图综合了架空接触网系统布线图与线路平面图，其内容包括：

—锚段关节、下锚点及中心锚结等处的接触线路径;

—电连接，电分段和隔离开关;

—横向支持装置，如软横跨的上定位索，在接触悬挂及软横跨上的中间绝缘;

—带设备标识的支柱，下锚装置及支柱之间跨距的相关数据;

—支柱与建筑结构物之间的距离以及道岔起点和终点之间的距离;

—基准股道及基准轨面的数据;

—牵引供电线路 (电缆);

—带标号的隔离开关、操作机构类型和短路指示装置，带电连接和中间绝缘的隔离开关接线;

—接触网高度降低区域、平交道口允许的净空;

—电气操作信号;

—注释和术语。

调整图显示了以一定比例缩小的架空接触网系统路径。接触线的拉出值、结构高度补充到支持装置的类型中去。它有助于接触网出现故障后重新安装和调整。

接地图显示了回流的所有项目，如：

—轨道纵向和横向电气连接;

—股道间横向电气连接;

—扼流圈节点连接;

—对角连接;

—道岔处的Z型电气连接;

—回流电缆和架空回流线。

保护接地，如所有连接到钢轨的接地：

—支柱连接到钢轨的接地;

—位于架空接触网系统附近但不属于接触网系统的设备导电部件的所有连接到钢轨的接地。接触网平面图用于显示区间的接地系统。如果可以使用DIN标准A4纸，则比例尺为1：500或1：1000的平面图非常方便于使用。如果区间和车站的接触网平面布置分布在几张图纸上，那么区间与车站相互衔接的锚段关节的平面图要安排合适以免重复。

6.9.2 架空接触网系统的符号

接触网系统各组成部分在架空接触网平面图中都使用架空接触网系统符号。　表6.9到表6.15列出了德国铁路接触网的横向支持装置、支柱、吊柱、牵引供电线路、隔离开关，牵引回流、保护接地和其他设备等所采用的符号。

6.9.3 接触网设备支持装置和支柱位置

接触网设备支持装置定义为接触线定位线夹固定接触线的定位点，它可由接触线的布局来确定。最初规定接触线在控制点处的布局，然后遵循第6.3节中的基本数据对控制点之间的接触线进行布局。

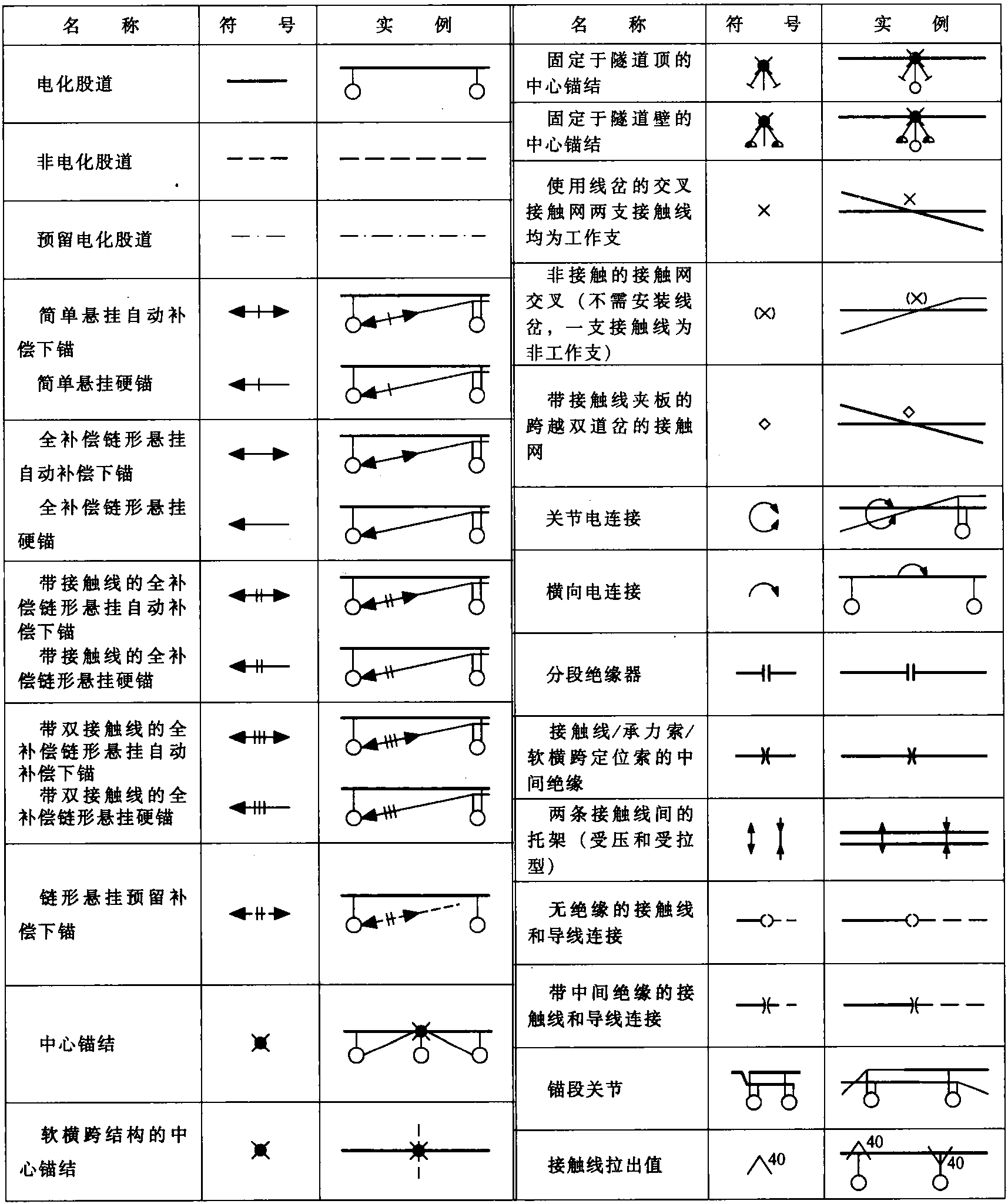

表6.9 架空接触网系统的符号

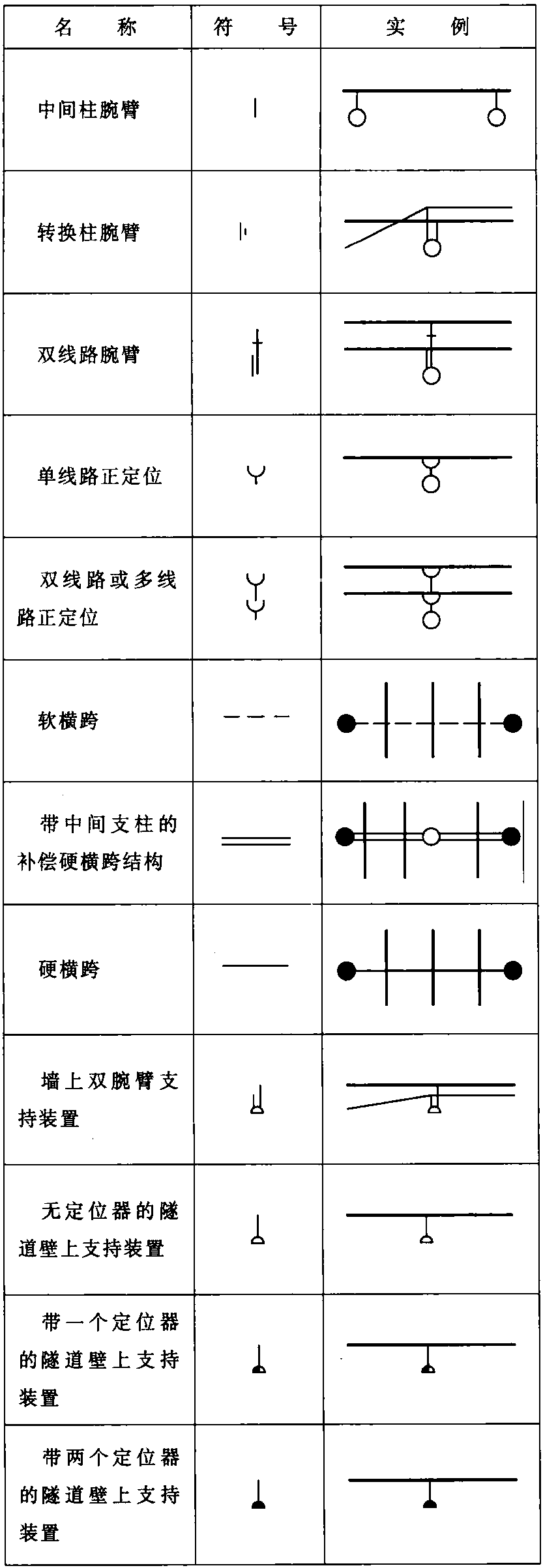

表6.10 横向支持装置元件符号

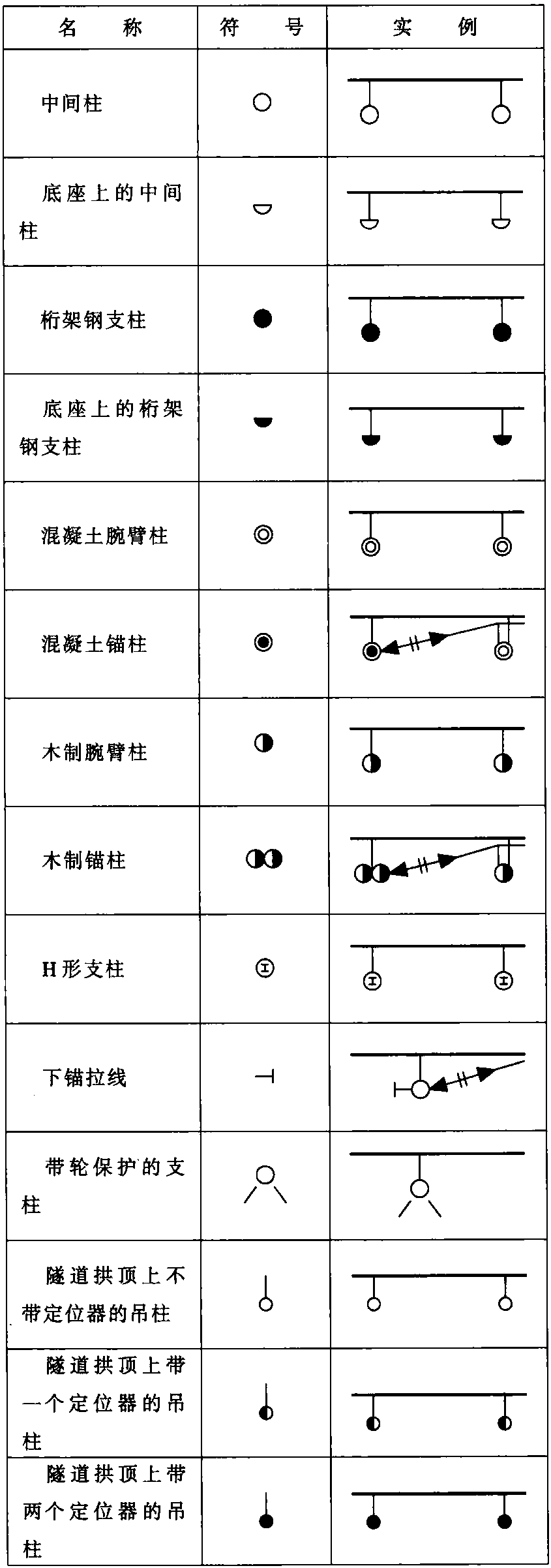

表6.11 支柱和吊柱符号

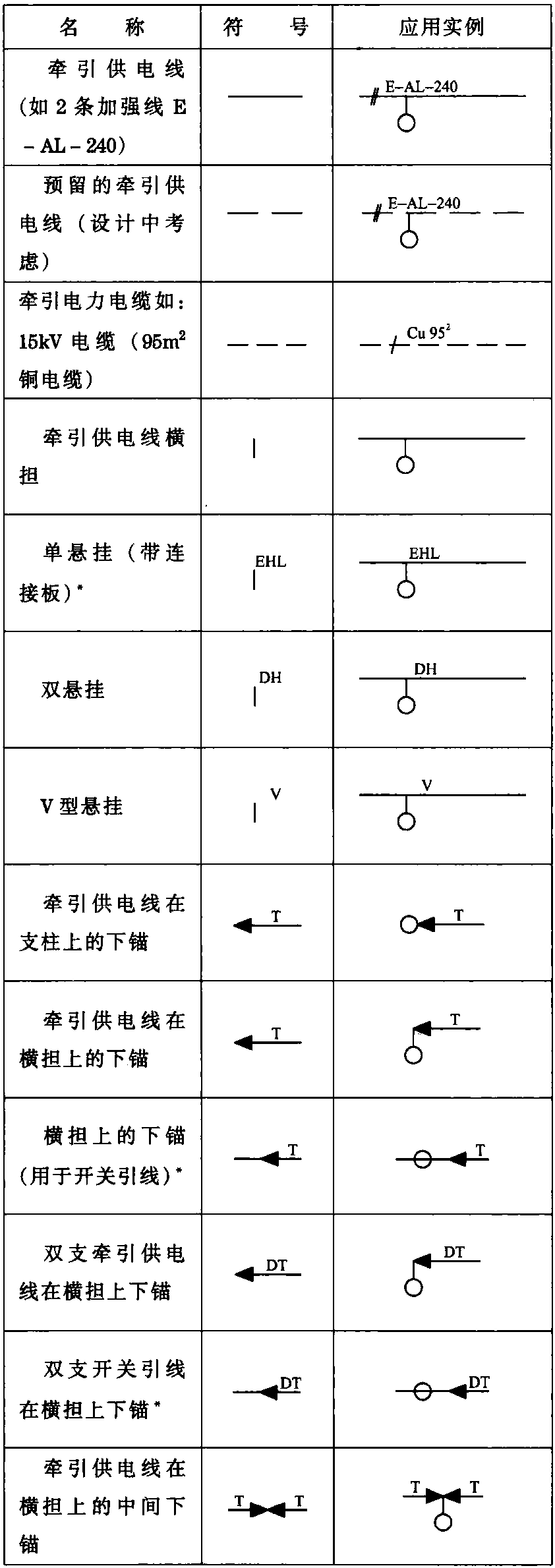

表6.12 牵引供电线路符号

* 原东德铁路使用的名称和符号。

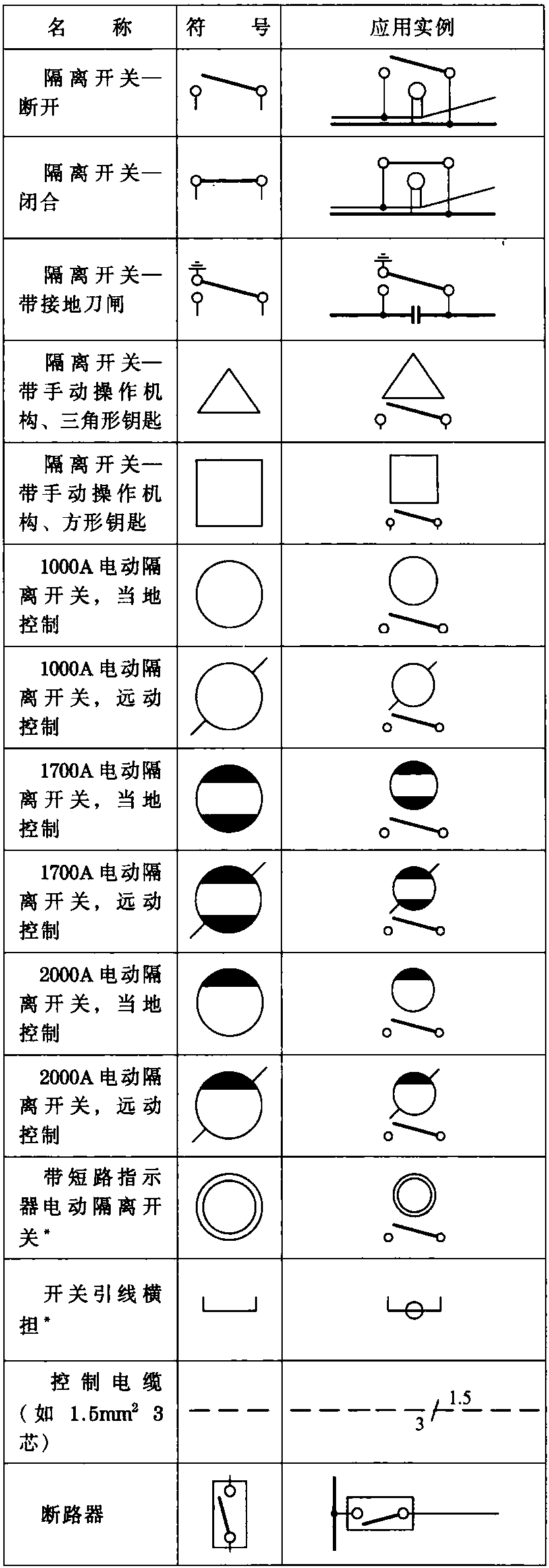

表6.13 隔离开关符号

* 原东德铁路使用的名称和符号。

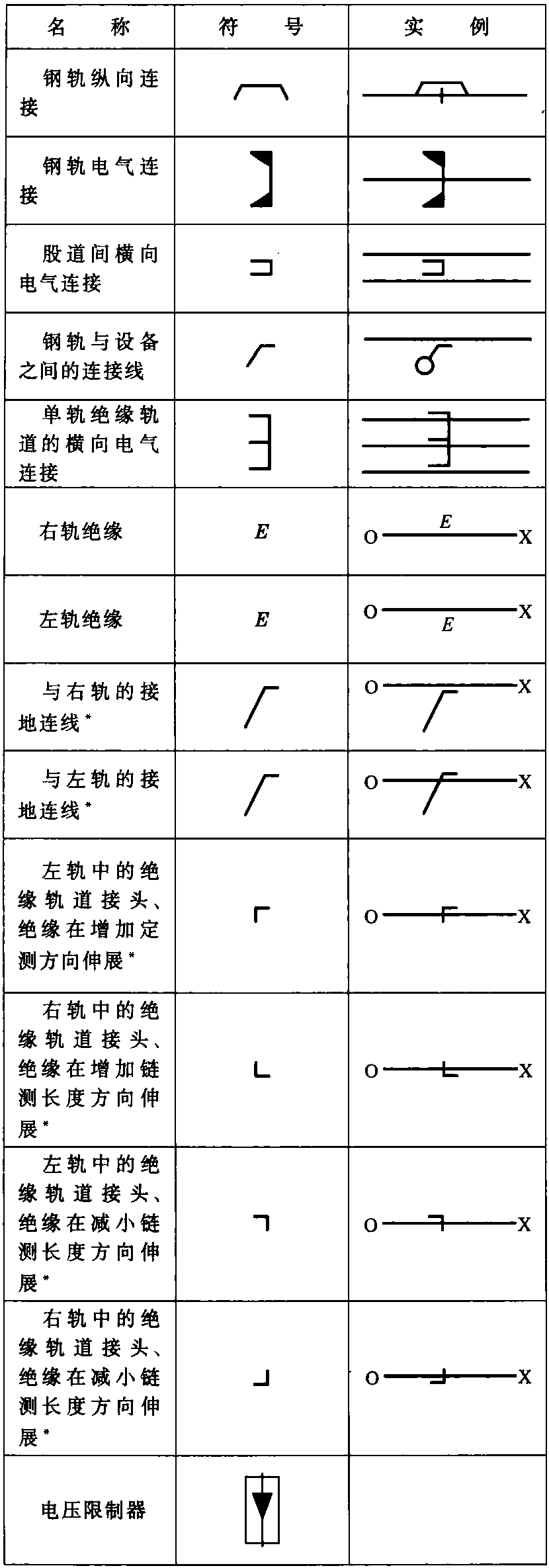

表6.14 牵引回流和保护接地符号

* 原东德铁路采用的名称和符号。

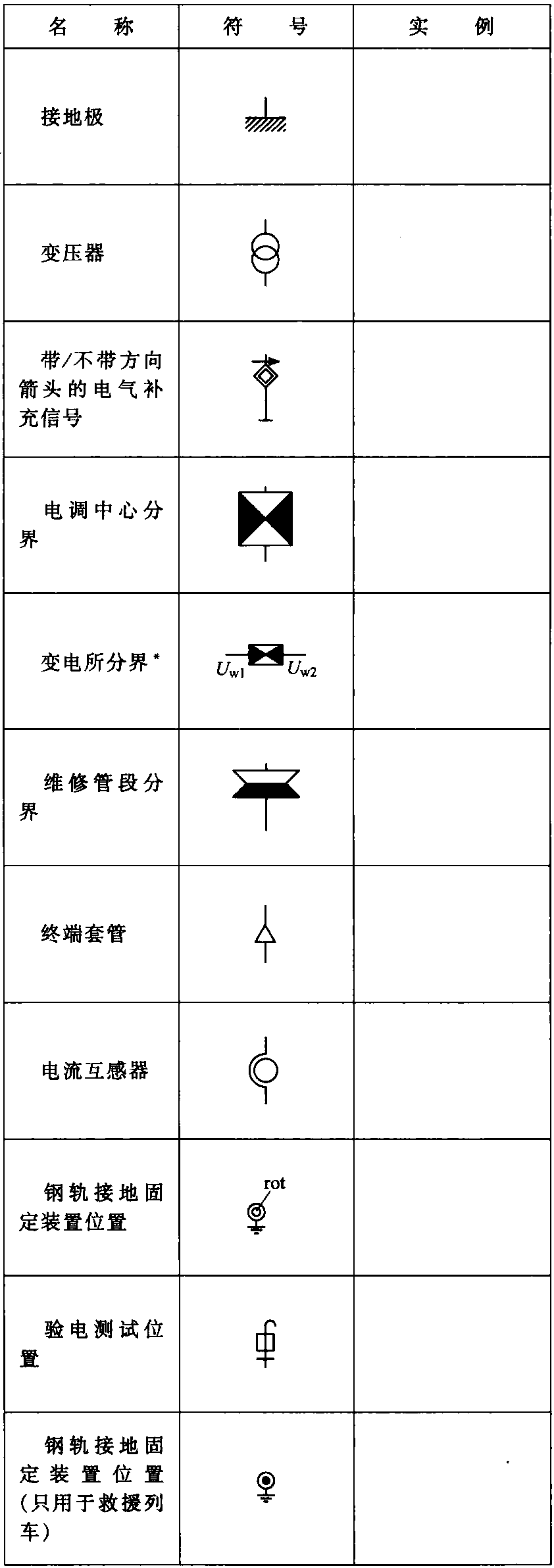

表6.15 其他符号

* 同6.14表。

当地的线路平面布置、线路的上部结构情况及架空接触网系统的机械分段决定支持装置的类型如单腕臂、硬横跨和曲线定位等。支柱的位置需考虑线路上部结构的类型、地下电缆和管线、管道、支柱上的牵引供电线、距有关物体的最小净空和地下土质条件等。在双线情况下，对面的支柱就是参照物。与道岔有关的支持装置可能导致转换连接处的支柱交错设置。在单线曲线地段，应尽可能将支柱设置在曲线外侧。　标示中心位置处相临腕臂间距离的跨距要绘制在平面图中。使用第6.9.2节所示的符号在平面图中表示架空接触线系统总体布置、接触网支持装置和支柱。
