14.7.1 工具和设备

要满足高质量的接触网设备 [14.2，14.3] 施工和维修要求，除常用工具和车辆外，还必须有专用机具和车辆，以保证准确、快速和安全地工作。安装、检测、维修和排除故障时所使用的机具大多相同。这些机具应能适应各种恶劣气候条件的铁路运输特点，操作简便并经久耐用。

链条式 (图14.17) 或钢丝绳式手搬葫芦可以张紧线索或导线。因此在将接触线嵌入绝缘子和安装分段绝缘器时可以用手搬葫芦减小接触线的负载。用末端带套环的短钢丝套(又叫索卷) 固定棘轮补偿装置。在更换绝缘子或整个支持装置时，用钩子和紧线器(图14.18) 锚固导线和绞接线。接触线线夹和紧线器把手搬葫芦固定在接触线上。安装压接式线夹时，需要使用特殊工具，如用来压接馈线或电连接线夹的机械式手动压接钳(图14.19)、电动或手动式液力高压压接机，弹性吊索拉力计可以在0～5kN的范围内调整弹性吊索的张力。用验电器显示接触网的电压，确认无电后在工作地点两端各安装1套 (当工作地点位于变电所附近时各2套)短路接地装置(图14.20)。

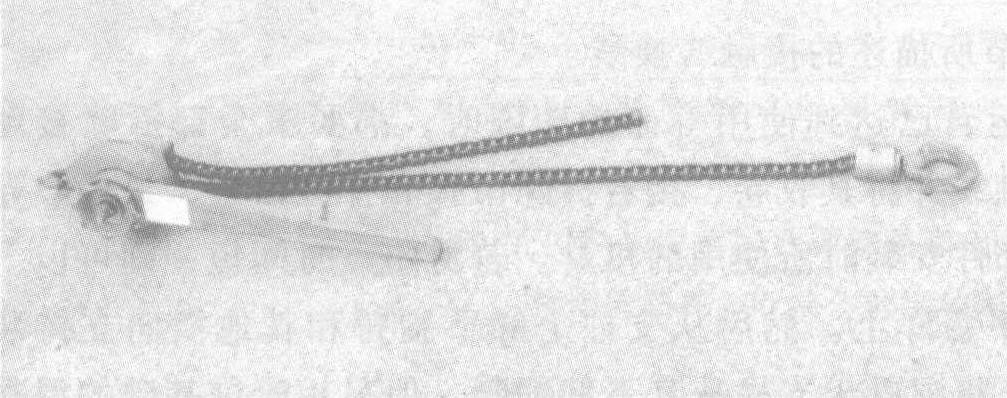

图14.17 手搬葫芦

安全帽和安全带是保证接触网作业安全的前提。长4～12m的单梯、人字梯、伸缩式和走行式梯车 (图14.21)使得作业人员能够达到零部件的安装位置。在封闭点内可以将它们快速地搬入轨道或搬离轨道。

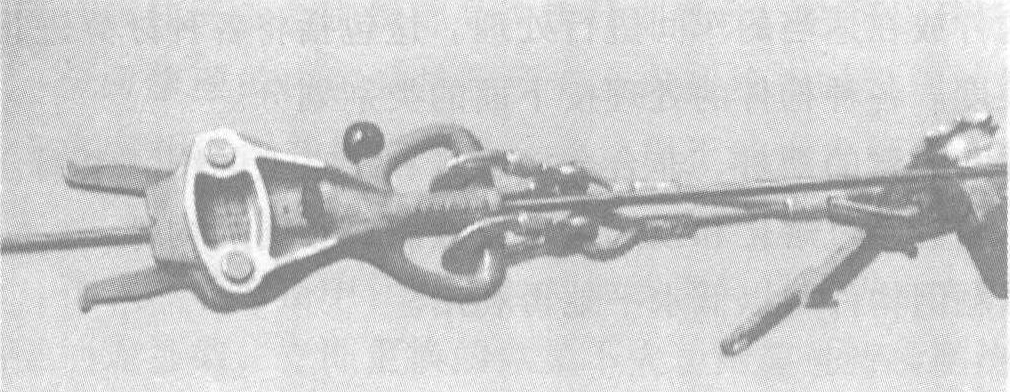

图14.18 用于线索和接触线下锚的紧线器

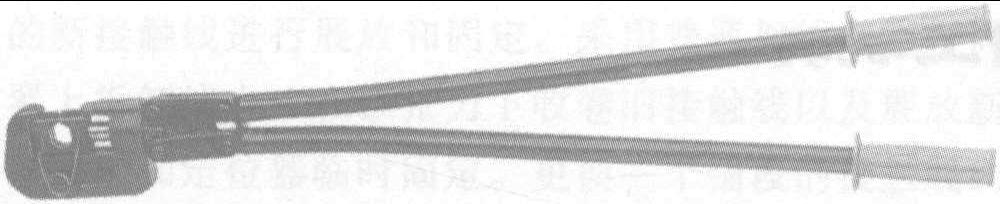

图14.19 压接钳

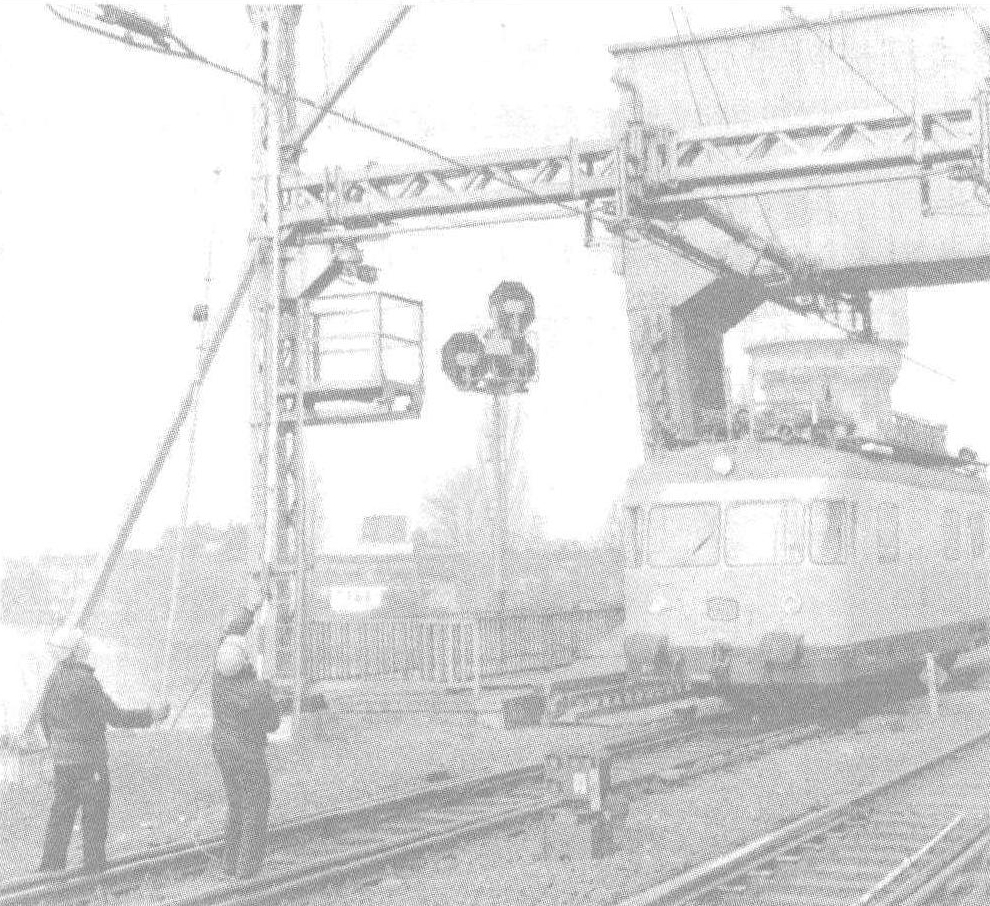

图14.20 检查线索是否已断电和安装短路接地装置

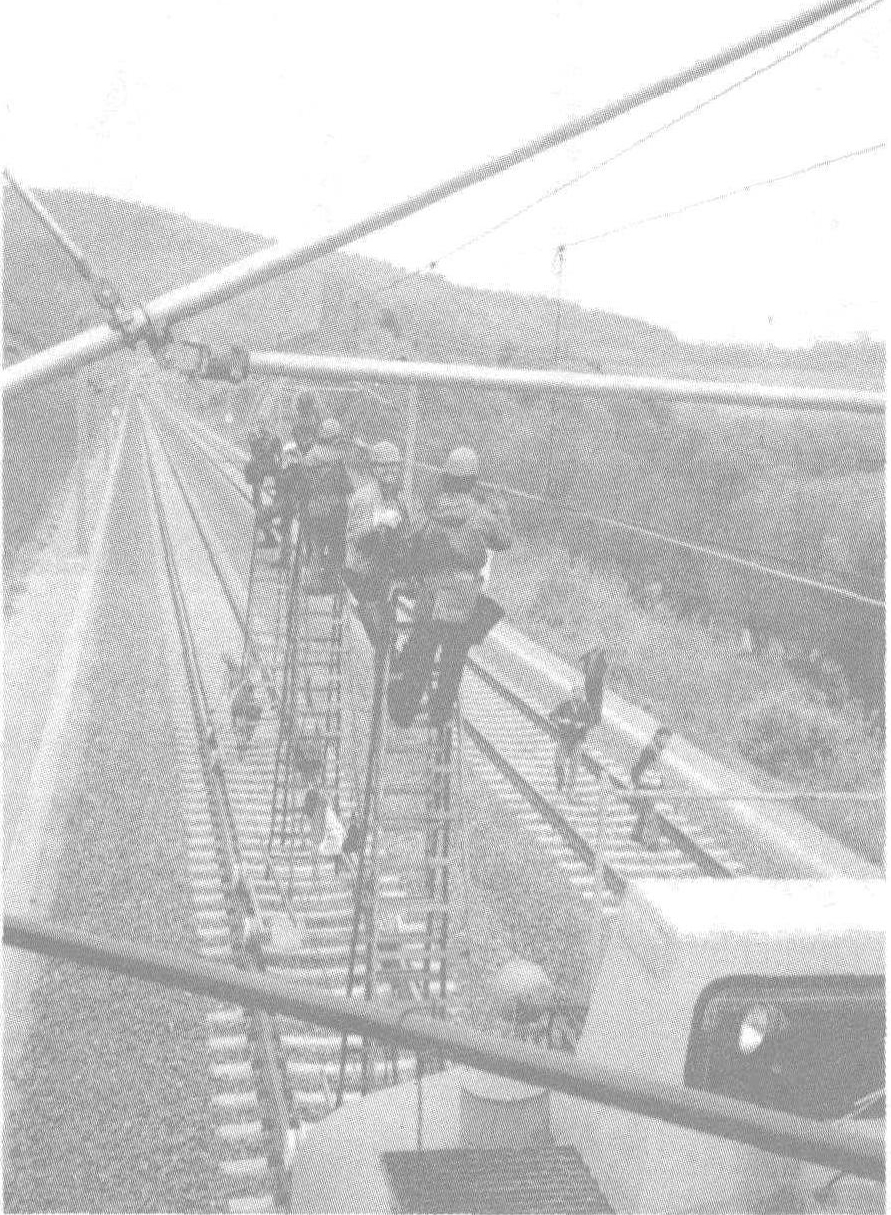

图14.21 梯车

14.7.2 专用车辆

基础类型、支柱类型以及第14.1节所述的基础浇制方法决定了需要使用那些机具。可用带特殊抓斗的挖掘机开挖方形基础坑。圆形基础坑通常采用钻孔机挖掘。钻孔机的缺点是挖出的土会污染道床。可用压缩式打桩机将桩基打入地下 (图14.22)。震动式打桩机可能危害路基，因此限制使用。汽车式混凝土搅拌机或混凝土搅拌列车把混凝土运到基础处。混凝土搅拌列车由铁路平板车运输，它将混凝土从线路上填入基础坑中，也可以从线路外直接填入基础坑中。混凝土搅拌列车随车装有搅拌物料，它直接在工地把搅拌物料与水泥和水进行搅拌，并通过传送带将混凝土送入基础坑中。混凝土搅拌列车的台班费很高，因此只适合有大量混凝土浇注的长大电气化工程使用。

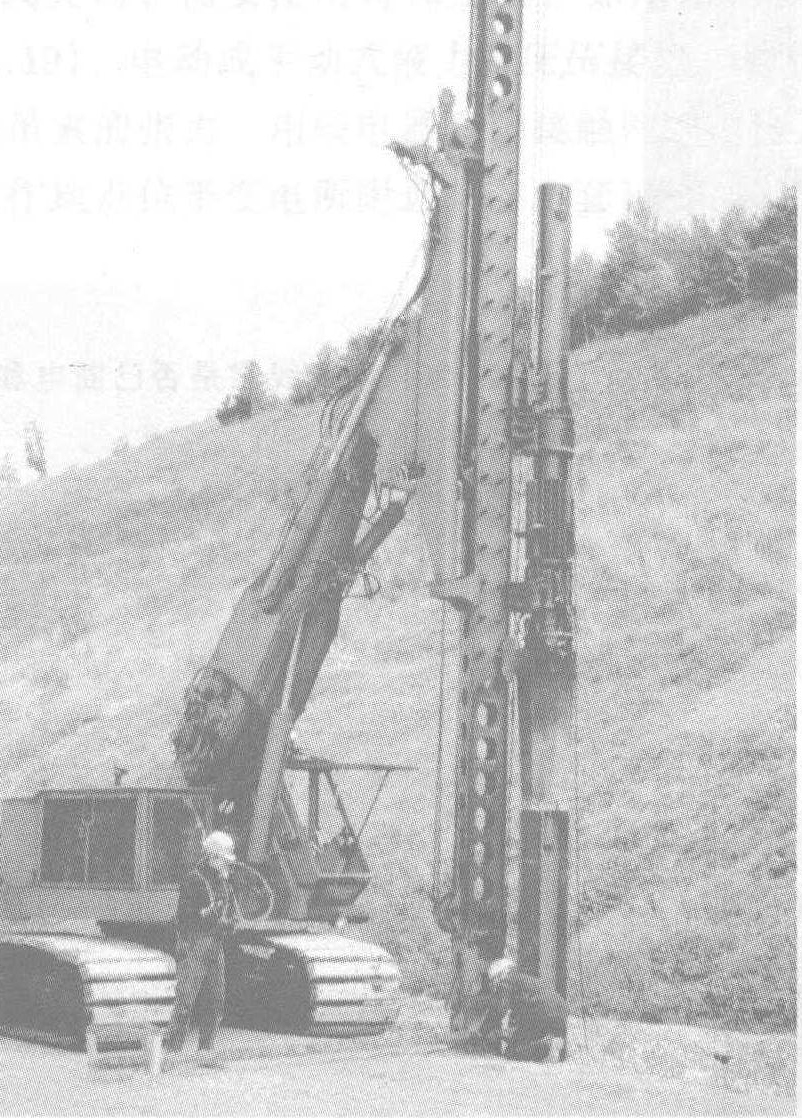

图14.22 在路基上打桩 (左) 和用打桩机立支柱 (右)

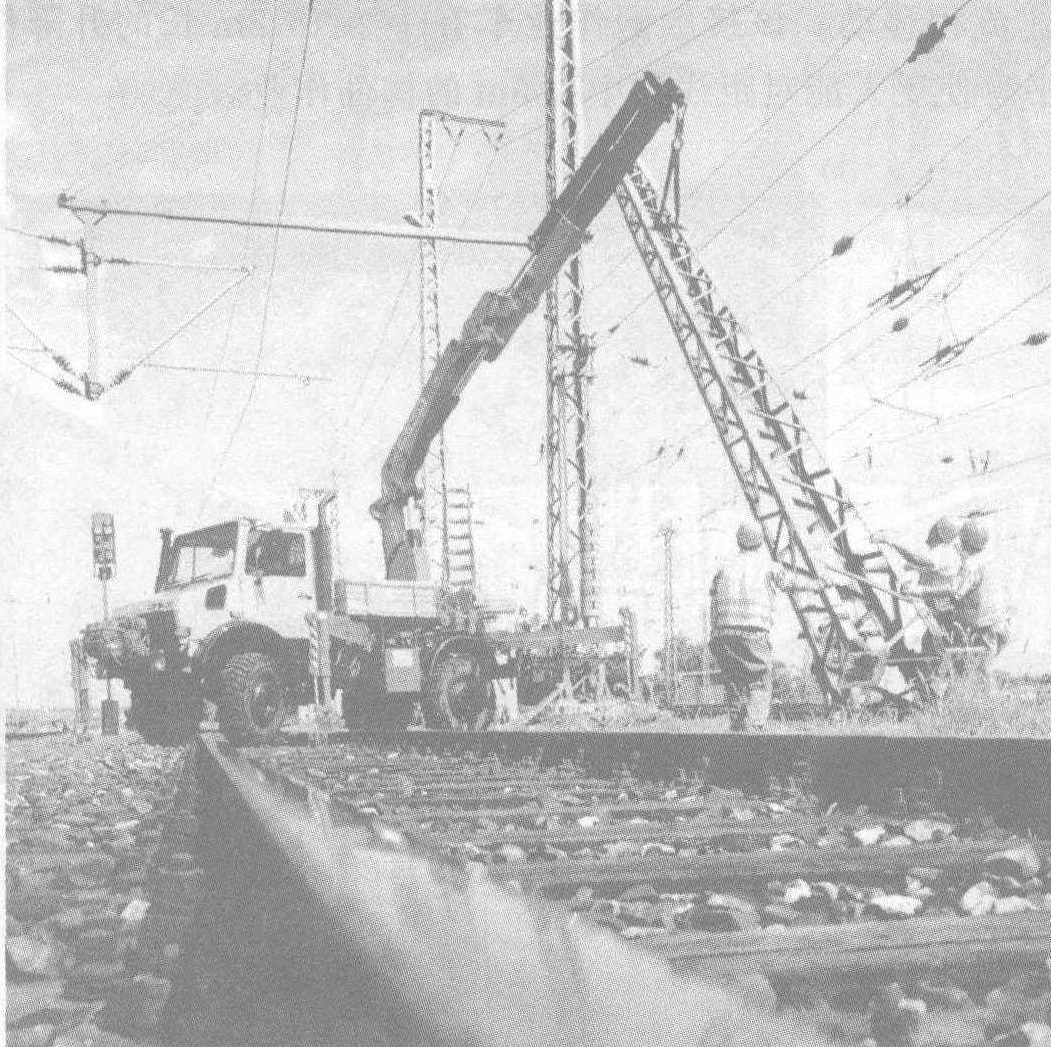

用铁路吊车或用汽车吊 (图14.23) 均可以进行支柱安装，两种方法都要占用线路。直升机能在不影响铁路运输的情况下安装支柱、架设铁路电力线，甚至可以在不影响铁路运输的情况下安装大站场的软 (硬)横跨。应对采用直升机和利用传统的施工方法在封闭点内安装进行经济比较，以找出适合项目的最有利的方法(图14.23右)。安装横向支持装置、接触网、铁路电力线、开关连线和开关等要使用专用安装作业车。带作业平台的汽车用于市区中心地段的城市铁路接触网的安装。其绝缘式平台还允许带电作业 (图14.24右)。当轨行车辆靠近时，它能够迅速撤离工作地点。公铁两用车在公路和铁路上都能行驶，它不仅可用于轻轨，也用于正线铁路的接触网安装 (图14.24右)，并用于梯车不能完成的接触网作业。图14.24 (右) 所示的小型公铁两用车，在不用下部支持的情况下，其作业平台使得人们可以在7.6m高和距线路中心6.3m的地方作业。这种公铁两用车的加重型还能够将其作业平台升至距轨面12.5m的高处。该公铁两用车配有转向架和液力驱动装置，它在轨道上的最高允许时速达80km。
