对于深埋复杂岩溶隧道,除确定岩体物理力学参数进行隧道围岩分级外,还需查明岩溶发育规律,预测隧道涌水及突水的可能性、位置、涌水量,溶洞规模、充填物特征等,对于大跨度洞室还应确定主要软弱结构面的分布及组合评价围岩稳定性。深埋岩溶隧道的复杂性决定了选择的勘察技术应具有探查深度大、精度高的特点,地质调绘、综合物探、钻探、测试试验的重点应查明隧道通过地区的岩溶发育规律、岩溶及岩溶管道的位置与规模、产生突水突泥的地段等。岩溶隧道地质勘察工作程序如图3-1所示。

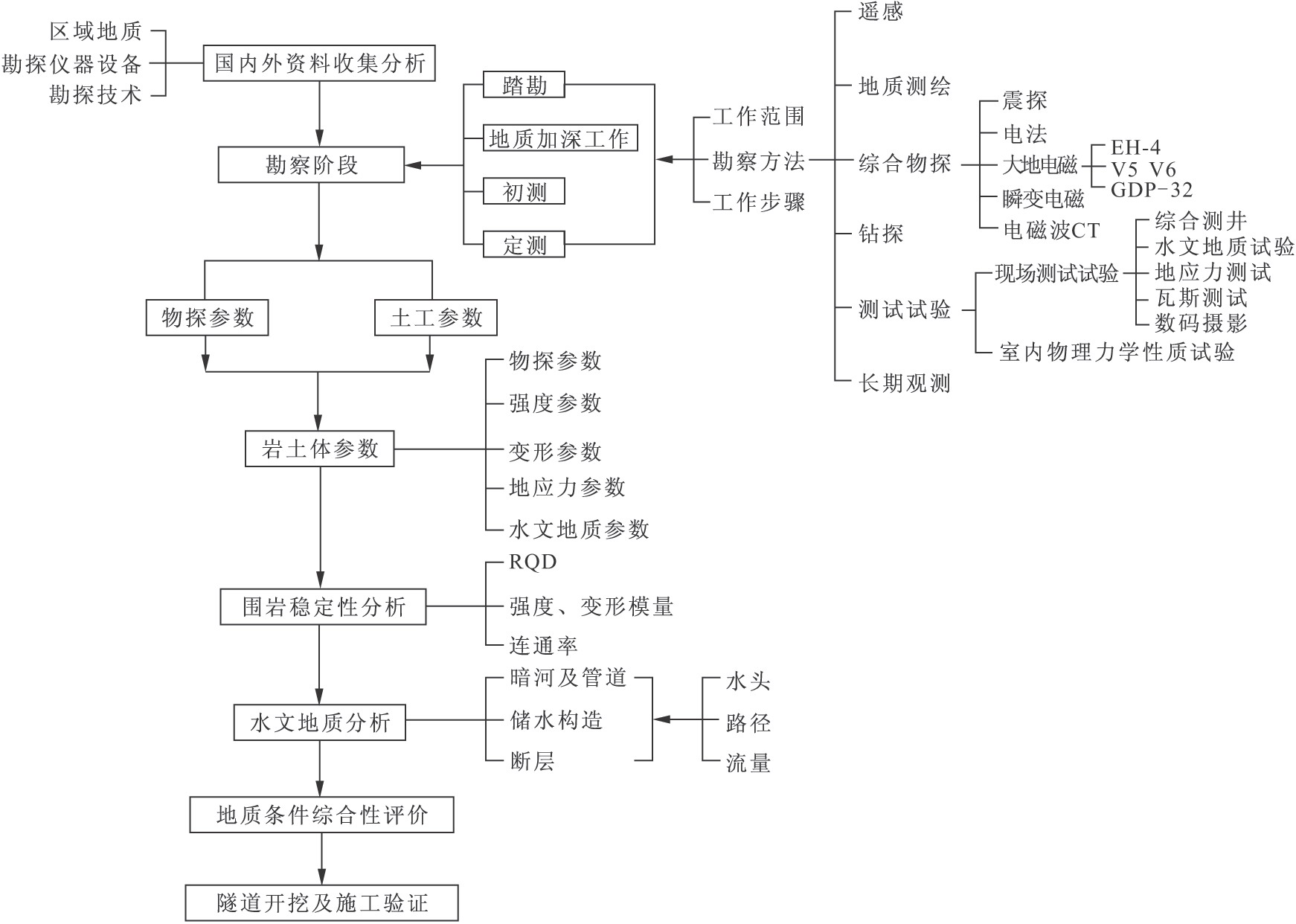

图3-1岩溶隧道地质勘察工作程序图

对于特定的岩溶隧道,具体勘察工作要求如下:

(1)在充分分析研究既有资料的基础上,以遥感判释先行,对发育规模宏大的暗河系统进行扩大范围、深入的地质测绘和岩溶水文地质调查。

(2)对与隧道关系密切的暗河、溶洞开展进洞调查,进行示踪试验、水化学分析试验,调查所有暗河的标高、流量及其发育特征,详细查明暗河的补给、径流、排泄路径,空间展布,流量动态变化等。

(3)采用最先进的物探方法和仪器设备(如EH-4、GDP-32、V6、V5和瞬变电磁、跨孔CT等)进行综合地球物理探测,结合孔内无线电波(声波)透视及孔内全景式数字摄影,查明隧道深部的地层、构造,探明岩溶空间发育程度、深部岩溶存在的可能性,暗河位置和规模等。

(4)在充分分析调查测绘、物探资料的基础上布置适量的深孔验证深部地层、构造和物探异常;利用深孔进行地温、瓦斯、地应力的测试,水文地质试验及综合测井等工作,取得相关的参数及资料。

(5)选取与隧道密切相关的井泉、暗河进出口、地表河流等进行长期流量动态观测,并选择代表性的地段建立气象观测站。

(6)采用地质分析法、统计分析法、工程地质类比法等分析评价岩溶隧道工程地质及水文地质条件,可能发生重大地质灾害的原因、性质、位置或地段、规模、危害程度,提出相应的工程处理措施建议。

(7)进行施工地质复杂程度分级,为施工阶段超前预测预报工作提供指导。
