工程地质及水文地质调绘是运用地质、工程地质及水文地质理论,对与隧道工程有关的各种地质现象进行观察和描述,初步确定隧道工程的地质条件。将地层岩性、地质构造、岩溶洼地与落水洞等地貌特征和井、泉、暗河出入口等地下水露头的分布、类型、水量、水质等工程地质条件及水文地质诸要素采用不同的颜色、符号,按精度要求标绘在一定比例尺的地形图上,并结合勘探、测试资料编制工程地质图、水文地质图。

地质调绘是复杂岩溶隧道地质勘察工作的基础!

一、工程地质及水文地质调绘内容

(一)地质调查内容

调查地层层序、岩层产状,可溶岩与非可溶岩的相互关系、分布规律、埋藏条件;岩溶区褶皱、断层等地质构造的性质、产状、断层带的宽度、性质、裂隙发育特征、岩体破碎程度,并与地下水的活动相联系,分析与岩溶作用的关系。

(二)岩溶调查内容

(1)岩溶地貌调查。调查各种岩溶地貌形态类型、分布范围、排列方向、高程,岩溶泉和暗河的出露位置,覆盖层的岩性、厚度,岩溶发育与近代侵蚀基准面的关系,岩溶发育与岩性、地质构造、裂隙发育程度、地貌单元、水系沟谷的关系。

(2)岩溶洞穴调查。调查与隧道工程有关的洞穴、暗河,确定洞穴的平面走向及代表性断面形态;地下水水位、流速、流向、流量;洞内沉积物特征、成分及物理力学性质;洞穴发育所在层位与岩性、构造的关系;洞体的完整性及稳定性。

(三)水文地质调查内容

在调查岩溶泉、落水洞、暗河与出露的地层层位、岩性、地质构造关系及其高程、水位、水深、流量、水位变幅、流速的基础上,为确定暗河来龙去脉进行重要水点的示踪试验,进行降雨量与出水量的长期观测。在调查基础上,分析岩溶水的补给来源,地表水或大气降雨与地下水的转换条件,岩溶水的排泄方式,地表水和地下水分水岭位置。

二、岩溶隧道工程地质及水文地质调绘应用

(一)确定地层岩性和划分岩溶岩组类型

(1)宜万铁路长大岩溶隧道主要穿越寒武系、二叠系、三叠系碳酸盐岩地层。其中高风险性的长大岩溶隧道所穿越的地层如表3-2所示。

表3-2岩溶隧道主要地层岩性

隧道名称地层岩性
白云山隧道主要发育寒武系中统覃家庙组、上统三游洞组和下奥陶统的碳酸盐岩地层,局部地表发育白垩系的砾岩层
八字岭隧道主要发育有二叠系栖霞组、茅口组、长兴组,三叠系大冶组、嘉陵江组等碳酸盐岩地层,约占隧道长的90%,局部发育有二叠系吴家坪组灰质页岩及煤系地层和志留系、泥盆系的碎屑岩地层
野三关隧道主要发育有二叠系栖霞组、茅口组、吴家坪组、长兴组,三叠系大冶组、嘉陵江组等碳酸盐岩地层,约占隧道长的63.4%,志留系、泥盆系等碎屑岩占隧道长的36.6%
大支坪隧道主要发育志留系、泥盆系的碎屑岩和石炭系、二叠系、三叠系碳酸盐岩,其中碳酸盐岩长度为7 501m,占整个隧道长的85.5%
鲁竹坝

2号隧道主要发育有二叠系茅口组、吴家坪组、大隆组,三叠系的大冶组、嘉陵江组的碳酸盐岩地层,局部发育有白垩系的砾岩层
云雾山隧道主要发育寒武系(下统天河板组、石龙洞组,中统高台+茅坪组、光竹岭组,上统耗子沱组)、奥陶系的灰岩、白云质灰岩、泥质白云岩等可溶岩地层
马鹿箐隧道主要出露地层有志留系中统、泥盆系的碎屑岩和二叠系、三叠系下统大冶组、嘉陵江组的碳酸盐岩地层。其中二叠系栖霞组、茅口组、吴家坪组、长兴组,三叠系大冶组、嘉陵江组等灰岩地层长度为7 408m,占整个隧道长的94.1%
金子山隧道隧道穿越三叠系下统嘉陵江组的灰岩地层和三叠系中统侏罗系的灰岩、泥灰岩地层
齐岳山隧道主要地层为二叠系茅口组、吴家坪组、长兴组,三叠系大冶组、嘉陵江组的碳酸盐岩地层,三叠系巴东组碎屑岩夹碳酸盐岩,须家河组,侏罗系的珍珠冲组、自流井组、新田沟组、下沙溪庙组、上沙溪庙组的碎屑岩地层。其中碳酸盐岩长4.873km,约占隧道长度的46.3%
别岩槽隧道隧道主要穿越三叠系嘉陵江组、大冶组碳酸盐岩和三叠系巴东组、须家河组、侏罗系珍珠冲组、自流井组、新田沟组、下沙溪庙组碎屑岩。其中可溶岩占整个隧道长的67%

(2)岩溶岩组类型划分。岩石成分和结构构造的差异,构成不同的岩类组合特征。从纵向剖面上岩类组合与岩溶发育强度和渗透特征划分岩溶岩组类型,宜万铁路复杂岩溶隧道岩溶岩组类型主要有非碳酸盐岩岩组、不纯碳酸盐岩岩组、纯碳酸盐岩岩组,如表3-3所示。

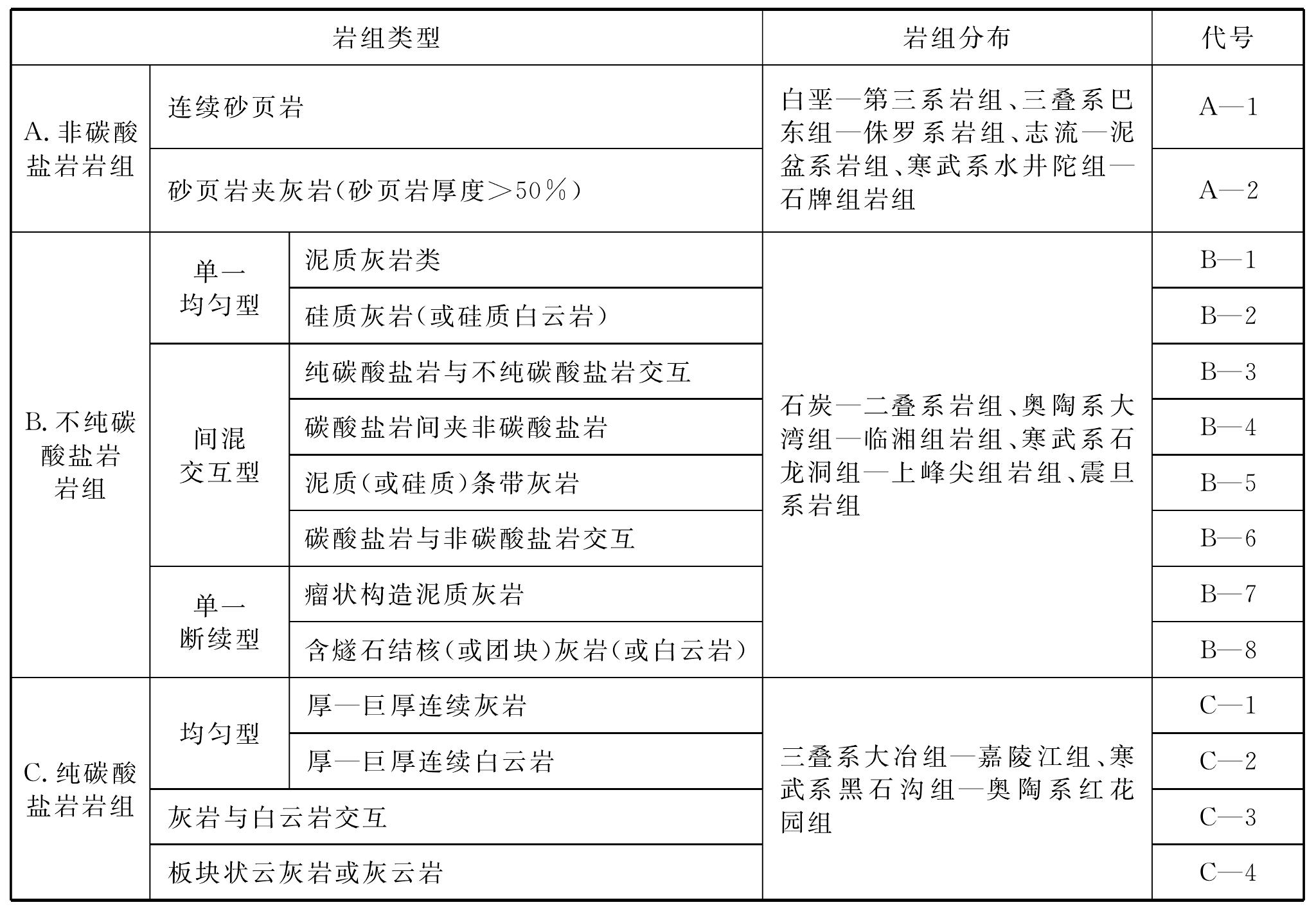

表3-3宜万铁路碳酸盐岩岩溶岩组类型

寒武系水井陀组和石牌组为非碳酸盐岩构成的地层,不发育岩溶;石龙洞组基本为碳酸盐岩组类,上部为厚—巨厚的斑块状云灰岩,中、下部为间互型的灰岩与白云质条带的组合或厚层灰岩夹白云质灰岩,随分布和出露条件的不同,岩溶发育有较大差异,但总体是岩溶发育的层位;高台组为不纯碳酸盐岩与非碳酸盐岩交互,单层和连续厚度较小,在水文地质上可视为隔水层;茅坪组为不纯碳酸盐岩夹碎屑岩或两种可溶性弱的碳酸盐岩的不等厚交互,总体结构不利于岩溶发育,其透水介质主要为裂隙及溶隙,在水文地质上属于相对隔水层或弱透水层;光竹岭组完全由纯碳酸盐岩组成,单层厚度、连续厚度及总厚度均较大,岩性为灰岩、白云岩,是有利岩溶发育的岩组,分布有大型岩溶管道,构成集中型岩溶水系统。覃家庙组、大水井组毛田组均为不纯碳酸盐岩,岩溶发育较弱;三游洞群由纯碳酸盐岩组成,为厚—巨厚层白云岩、白云质灰岩,是有利于岩溶发育的岩组类型,洞穴及管道发育,是溶隙—洞穴与管道构成的岩溶水系统,属强透水层。
