岩溶水的动态是岩溶水系统对输入信息的一种“响应”,它既受输入信息的影响,同时也受系统本身的结构、规模等各种特性的制约。通常情况下,补给来源主要为大气降水,岩溶地下水的排泄有分散流和集中排泄等多种型式。由于新建隧道附近缺乏必要的地下水动态观测资料,为了掌握工作区岩溶水的动态特征和岩溶介质场的构成特点,分析岩溶水对隧道工程的影响,在岩溶隧道勘察中,有必要选取代表性好、具有建立观测设施条件的地下水集中排泄点和部分重要河溪进行长期流量动态观测;而大气降水主要受季节影响,地下水的水位、水量、水质等随着季节变化而不同,如果仅根据某一勘测阶段所得的偶测数据去评价岩溶地下水,则会出现较大的偏差,因此,进行不少于一个水文年的观测是必要的。
一、岩溶隧道区地下水长期观测点选取
岩溶地下水长期观测的目的,主要为确定隧道施工时的突(涌)水量,因此,长期观测点的布设必须围绕隧道工程进行,选取的观测点需具有代表性。针对宜万线岩溶隧道区的水文地质特点,岩溶水长期观测点的布设着重从以下几方面考虑。
(1)对与隧道关系密切的地下暗河、岩溶管道流的排泄点应进行长期观测,如吊岩沟隧道的猴子洞暗河、野三关隧道的4#暗河等,其径流区横穿隧道,一旦隧道施工揭穿其通道,将会产生大量的涌水,掌握其暗河地下水流量动态,可以正确预测隧道最大涌水量。
(2)对暗河系统的局部或全部在隧道涌水的水力影响范围之内的暗河排泄点需进行长期观测,如野三关隧道的5#暗河、马鹿箐隧道蝌蚂口暗河等,其补给区位于隧道附近、径流通道与隧道走向近似平行,暗河系统局部发育标高高于隧道标高,隧道涌水会袭夺其地下水,观测其暗河流量动态变化及其与降水的关系,可为分析隧道涌水提供依据。
(3)为获取隧道工程计算需要的水文地质参数或地下水水位的变化幅度,对一些大型封闭洼地的排泄点、一定区域的地下水总排泄点、隧道附近的钻孔等需进行长期观测,如八字岭隧道的牛 鼻子暗河排泄点、齐岳山隧道的德胜场暗河响水洞排泄点等是代表一定区域的总排泄点,观测其流量动态变化,结合大气降水资料,可计算该地区不同时期的降水入渗系数、地下径流模数等参数;观测德胜场暗河系统钻孔的水位变化,可绘出降雨量与地下水位、地下水流量等必要的相关分析图。
(4)隧道附近,与隧道水文地质条件相似的采矿坑道、既有工程隧道等地下工程的排水量需进行长期观测,如齐岳山隧道附近的石洞子煤矿采煤坑道与设计的齐岳山隧道进口地段近似平行,标高相近,水文地质条件相似,观测其坑道涌水量可用于齐岳山隧道进口地段的工程比拟。
(5)横跨隧道上方、流经灰岩区的河流,应在横跨隧道上方的河流上下游设置观测断面,在隧道施工期间进行河流渗漏的长期观测。如野三关隧道上方的二溪河、苦桃溪等河流在隧道灰岩地段上方通过,灰岩为相对透水层,易引起表水的渗漏,若隧道施工诱发地下水与地表水贯通,会产生隧道大量涌水的后果,因此需长期观测河水流量的变化,以便及时采取堵漏措施。
(6)对隧道施工引起环境水文地质问题的水点需进行长期观测,如大支坪隧道上方的S54#泉点、云雾山隧道上方的洞湾泉点分别是大支坪镇、白果坝乡的生活用水取水点,隧道施工一旦疏干其地下水,不但破坏水文地质环境,而且造成居民的饮水困难,将会产生严重的后果。观测这些泉点的流量变化,能为及时采取有效的防范措施提供依据。
二、长期观测点分布及观测情况
(1)长期观测点的分布与建立。在全面搜集分析既有资料的基础上,围绕宜万铁路隧道工程建立地下水动态监测点和气象监测点,共建地下水监测点17处、气象观测点3处。为全面反映铁路隧道工程区大气降水分布特征,还对长阳高家堰、白沙驿、五桥新田水库等地方气象观测点的降水资料进行了收集。
气象点选用重庆市水文仪器厂生产的JDZ-1型数字雨量计自动观测仪器。各点的具体位置及修建情况如表3-11所示。
表3-11地下水点、气象点位置及修建情况表

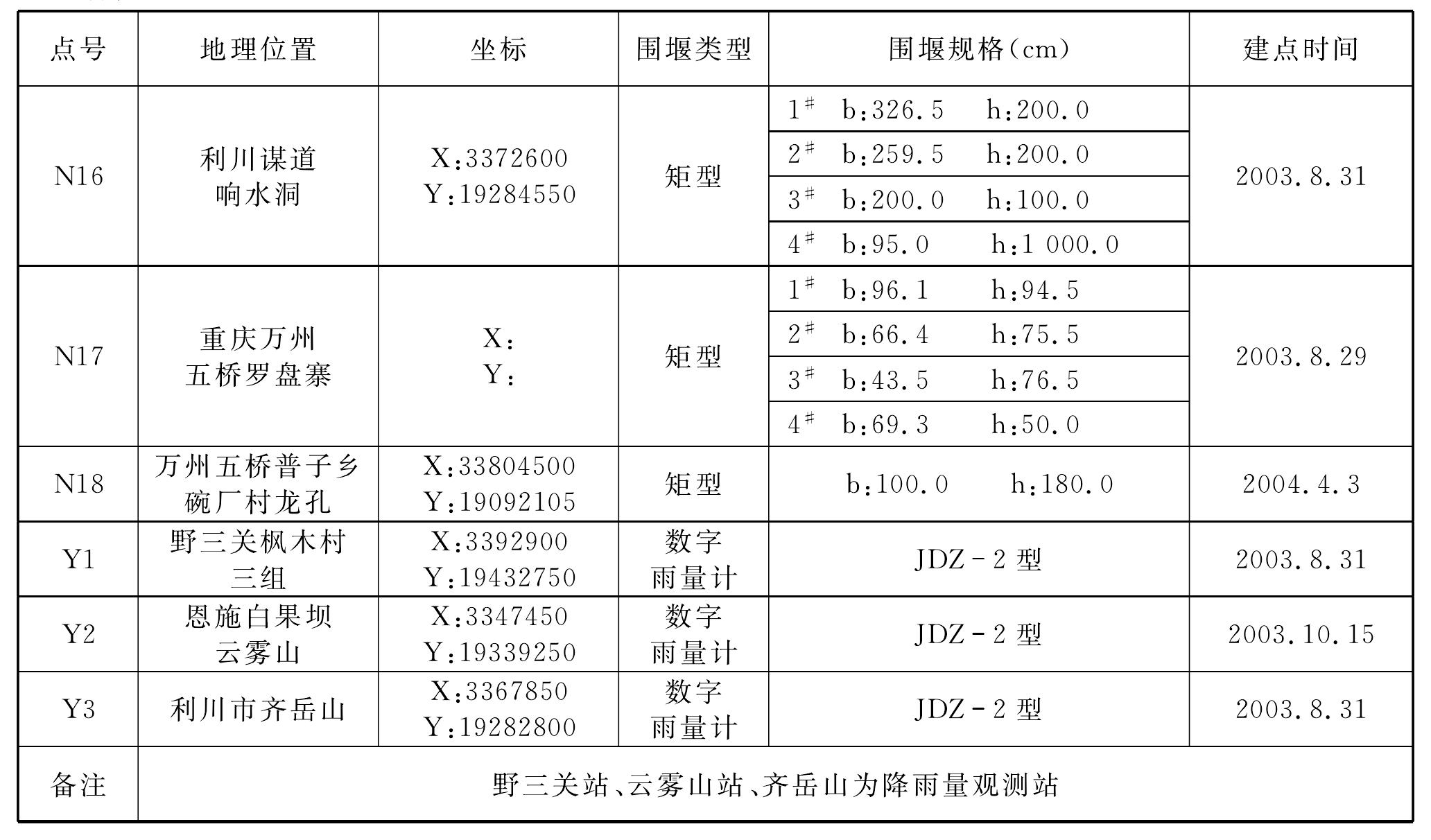

续表3-11
(2)地下水点观测。各地下水点,在丰水期均采用日观,平水期、枯水期在天气晴好的情况下则3日观测一次,雨天仍然是日观,同时,在丰水期的中雨、大雨期选择4次加密观测,以便了解丰水期雨季地下水的变化特征。各地下水点均于2004年8月31日和10月31日完成一个水文年的观测工作。各地下水点相应开展了丰水期雨季的加密观测工作。
(3)气象点观测。在宜万铁路沿线建立了野三关、云雾山、齐岳山三个气象观测站,同时还收集了长阳县气象局、高家堰水文站、白沙驿水文站、野三关气象站、恩施气象局、见天坝水文站、利川市气象局、五桥新田水库水文站的气象、水文资料,以掌握整个监测区段水文气象特征。气象监测点均采用重庆水文仪器厂生产的自动雨量计进行监测,观测时间为每降雨期5min储存及打印一个监测数据。无降雨时则8h打印储存1个数据。
三、观测数据的整理分析
岩溶地下水长期观测点选取后,其观测数据的整理、分析及应用是非常重要的,合理的分析是有效地预测隧道涌水的重要保证。地下水动态观测数据用途较多,可掌握和了解岩溶地下水的动态特征、获得某些项目的定量数据及特定的水文地质参数。地下水动态变化数据分析主要表现在以下几个方面。
1. 降雨量分析
降雨量是预测岩溶隧道涌水量时计算降雨入渗量的一个十分重要的参数。但在降雨量的取值上存在着很大的差别,其结果也相差甚多。
