齐岳山隧道全长10 523m,最大埋深670m,全隧道处于单面坡(下坡)。隧道穿越齐岳山背斜、箭竹溪向斜及15条断层。隧道区发育3条暗河。二叠系茅口组、吴家坪组、长兴组及三叠系大冶组、嘉陵江组的碳酸盐岩地层与三叠系巴东组碎屑岩夹碳酸盐岩地层,穿越碳酸盐岩地层长4.873km,约占隧道长度的46.3%;碎屑岩地层主要位于得胜场槽谷以西。区内地下水主要有两种类型,东部可溶岩地层以碳酸盐岩类裂隙溶洞水为主,西部碎屑岩以裂隙孔隙水为主。受背斜和断层控制以及非可溶岩的阻隔,区内形成了山地背斜两翼斜坡分流、顺层富集、纵向槽谷管道流集中排水的岩溶水运移模式(图3-126)。

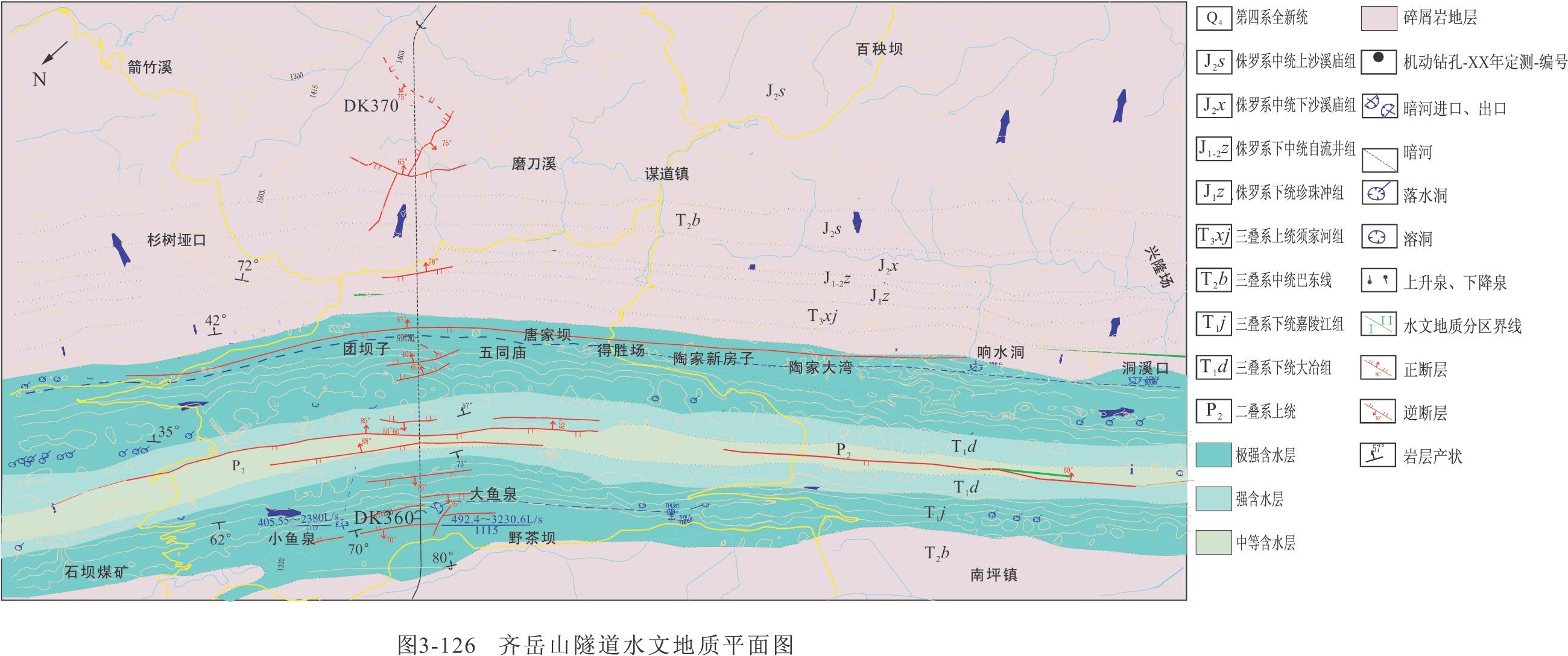

图3-126齐岳山隧道水文地质平面图
(1)隧道区发育有3条暗河系统,其中发育在得胜场槽谷的得胜场暗河规模最大,对隧道的影响也最大。
得胜场槽谷位于齐岳山背斜西翼,顺岩性界面发育,呈狭长带状展布。从槽谷自身的分水岭(西流水),循构造线方向北延至横向切割构造线的石芦河,其长近68km。槽谷东侧为碳酸盐岩组成的台原和斜坡,西侧为T2b碎屑岩组成的山地。从特征差异可区划成两段。
西流水—响水洞段:被槽谷自身南部分水岭、东侧台原山地、西侧山地脊垄三向合围,只北侧敞开。敞开缺口处即德胜场暗河的出口,合围的范围即该暗河发育的场所,纵长30km,受汇面积95km2。
响水洞—石芦河段:整体上仍是槽谷,但间互被横向溪沟切穿西侧碎屑岩的脊垄,成为地表迳流和地下岩溶泉水排泄缺口,构成横向开口式的槽谷。该段槽谷东侧汇水面积约80km2。
德胜场暗河补给来源共有两部分:
①槽谷汇水区的大气降雨直接补给暗河;
②台原区—降雨入渗,汇入垄脊槽谷,通过横向裂隙或横向管道流,汇流德胜场槽谷,补给暗河。
得胜场暗河主要排泄点如表3-31所示。
表3-31 得胜场暗河主要排泄点一览表
分析认为,唐家坝出水点标高不在统一的梯度范围内,即属暗河上层水。响水洞则主要为下层暗河的出口,因此隧道轴附近存在两层岩溶水管道流,推测它们在隧轴位可能出现的标高(为上下变动的参照值)如表3-32所示。
表3-32得胜场槽谷两层地下水管道流的高程表
系统 | 标高H(m) | 距隧道距离 |
(km)
梯度 |
(‰)
相差 |
h(m)
隧道处标高 |
H±h(m)
备注 | ||||||
天阴桥—响水洞 | 1 345(天阴桥) | 12(隧左) | 19.35 | 232 | 1 113 | 下部管道流 |
天阴桥—唐家坝 | 1 290(唐家坝) | 3(隧右) | 3.93 | 11.79 | 1 302 | 上部管道流 |
因此,西流水—响水洞段可能存在两个不同高程的地下管道流,它们按照各自的梯度向排泄点运移。根据对天阴桥和响水洞的流量长期观测结果的对应关系分析,这种可能性也是存在的。
根据得胜场槽谷的深孔钻探及测试资料分析:
①充水岩溶管道发育标高为1 302~1 297m,与推测上层岩溶管道流标高(1 302m)接近。
②1 297~1 114m标高段为溶隙充水,而较密集者分布在1 219~1 114m的标高段,应与推测的第二充水层(1 113m标高段)相当。溶隙充水段发育管道流的可能性是存在的。
③第二充水层以下,属溶孔—小溶隙型充水,推测可达1 015m标高或更深,归第三含水层。
隧道洞身标高1 070m,隧道在得胜场槽谷主要位于第三含水层,及溶孔—小溶隙型充水层,一般出水点多且分散,以渗水、喷雾式(针孔状、笔管状、缝隙状)射水等形式涌水,单点涌水量不大,但不排除个别较大的裂隙(溶隙)与上层勾通,形成局部单管式的顺畅联系通道。上述涌水初期其涌水量和水压都较小,处理难度相对较小,若任其排放,随着渗水和泥沙大量带出不断疏导管道,不断向上部扩展、勾通,则涌水量迅速增大,泥沙补给源增多,可能酿成地质灾害,处理难度也增大。

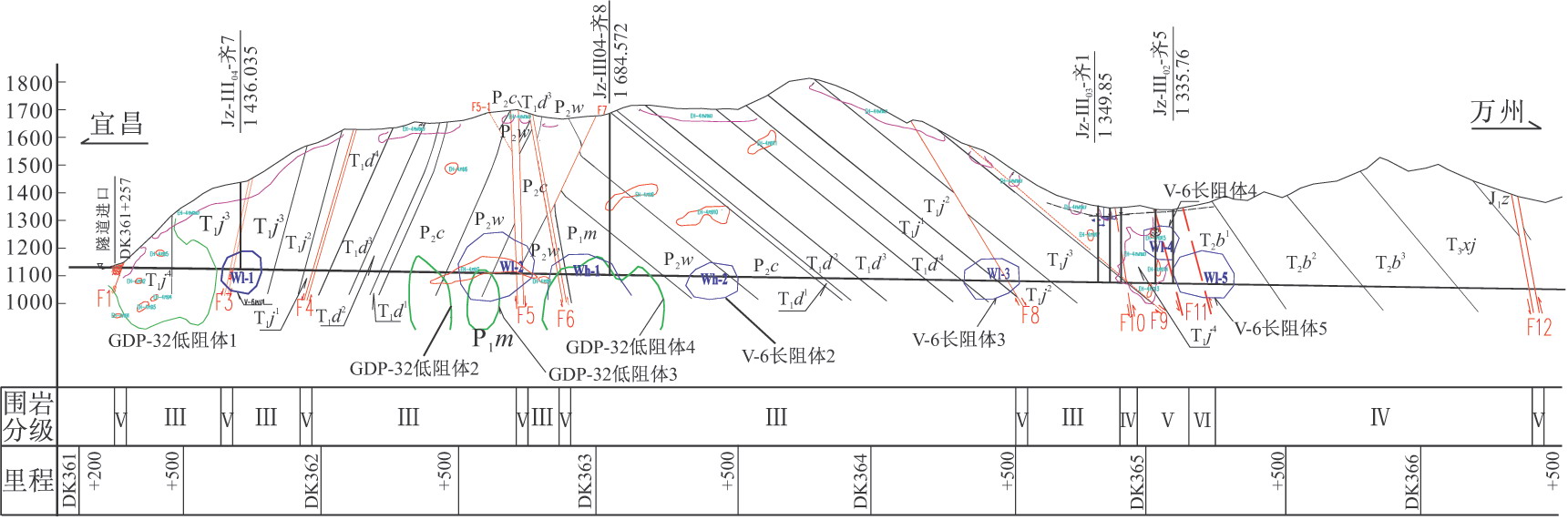

图3-127齐岳山隧道工程地质纵断面图
(2)齐岳山隧道共发育15条断层,其中碳酸盐岩地层中发育有11条断层,这些断层的稳定性差,易引起隧道洞顶坍塌。更重要的是,由于断层的存在,岩体破碎,为地下水的运移提供了良好的通道,为岩溶向深部发育创造了条件(图3-127)。其中F5断层位于齐岳山背斜核部附近(在DK362+700),断裂带宽20~80m,断层倾向SE,倾角75°~88°,局部近直立,为高倾角压性断裂,断层的两侧同向的压性结构面(主要表现为节理面及劈理面)及与其垂直的张性裂隙面均十分发育。破碎带中发育碎裂岩、断层角砾岩等,显示压性特征,并使断层两侧的地层产生揉皱、产状混乱和局部破碎现象。浅部的岩溶水可能沿破碎带或裂隙带与深部连通,隧道在通过该段时发生大规模涌突水和突泥;F11断层位于得胜场槽谷(DK365+030~+145),倾角50°~70°,破碎带宽60~100m,局部可达150m左右,断层带由断层角砾岩、碎裂岩、断层泥等构成,局部可见角砾的圆化相象,并在角砾状灰岩的角砾上可见擦痕,胶结物以钙泥质为主,易被溶蚀。该断层显示有多期活动性,规模较大,发育多条次级分支断层。沿断层岩溶洼地、漏斗、泉水等十分发育。断层破碎带饱水,其附近强烈发育的张裂隙是地下水的良好通道,尤其该断裂位于得胜场暗河附近,暗河水可能通过其裂隙带形成规模较大的岩溶通道,在隧道施工时,发生大规模涌突水突泥,甚至与暗河主管道连通,造成重大工程地质灾害和环境地质灾害,该断层带是齐岳山隧道施工中最危险地段,在施工中应引起高度重视。
