常用工程勘探法:平行导坑法
平行导坑法是在隧道正洞左侧或右侧一定距离开挖一个断面较小的平行导坑,采用工程地质类比法或利用平行导坑揭示的地质情况,通过作图法、物探、钻探等方法探测正洞地质情况的一种探测方法。
一、平行导坑法的应用及实例分析
(一)作图法预测正洞地质条件
以平导(导坑)中的地质情况通过作图法等方法探测隧道正洞前方地质情况的探测方法,如图6-31所示(图中蓝线为未开挖部分)。
(二)超前钻探探测正洞地质条件
大支坪隧道采用超前钻探法利用由Ⅱ线进入Ⅰ线的17号横通道对Ⅰ线DK135+367掌子面前方的大型充填溶腔进行探测,与Ⅰ线掌子面上的超前钻探相结合,准确地查明了该溶腔的平面形态,如图6-32所示。

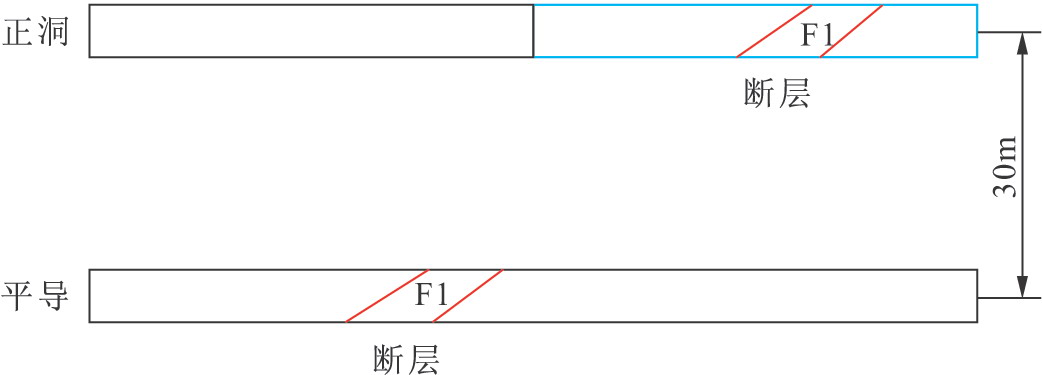

图6-31平导对正洞作图法地质超前探测示意图

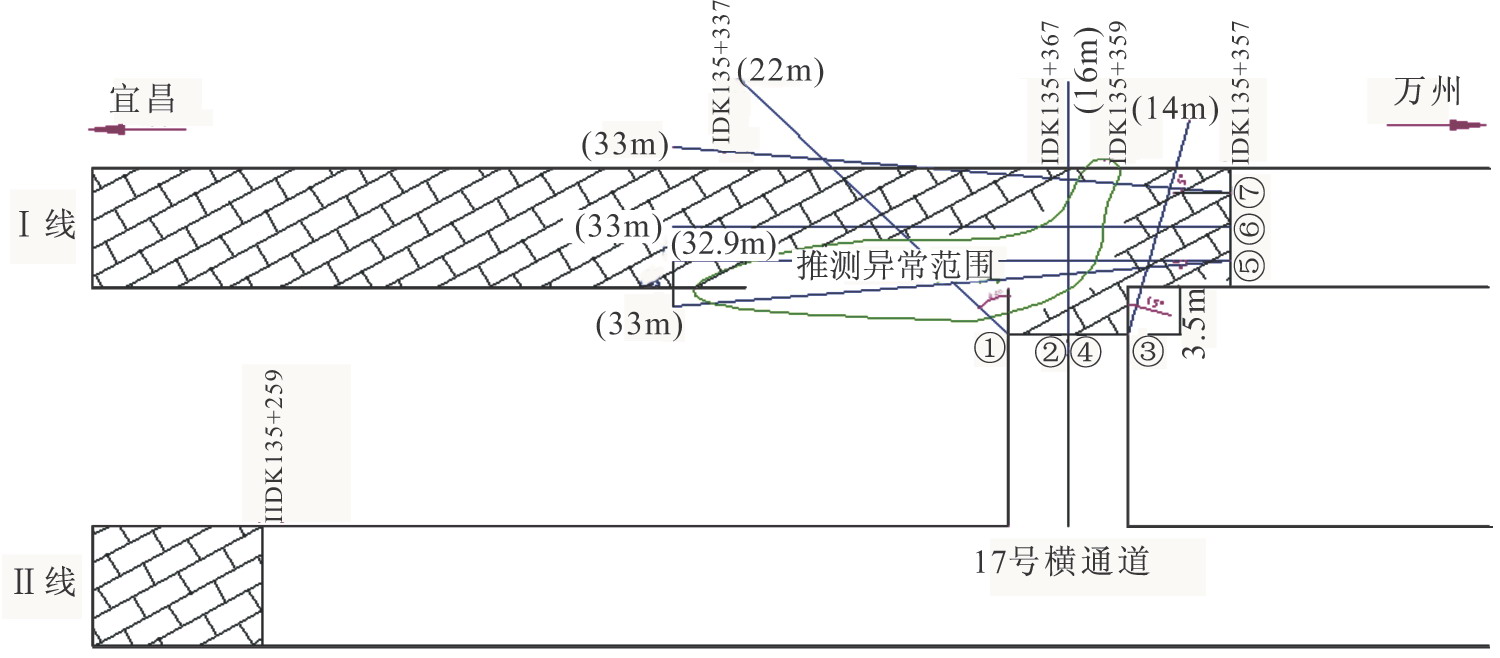

图6-32大支坪隧道DK135+367超前钻探横向探测图
(三)物探探测正洞地质情况
宜万线大部分隧道在正线的一侧采用了平导导坑法超前施工,因此可利用平导对正线隧道洞身进行超前探测。
野三关隧道在平导靠正洞一侧的边墙上布置三条物探测线,其中Ⅰ测线在平导左边墙距离上台阶底面1.5m;Ⅱ测线在平导左边墙距离上台阶底面2.5m;Ⅲ测线在平导左拱腰位置。图6-33为Ⅰ测线的数据采集记录,图6-34为经过数据处理和分析后得到的推断异常平面成果图。利用物探成果可指导钻探孔位的布置。

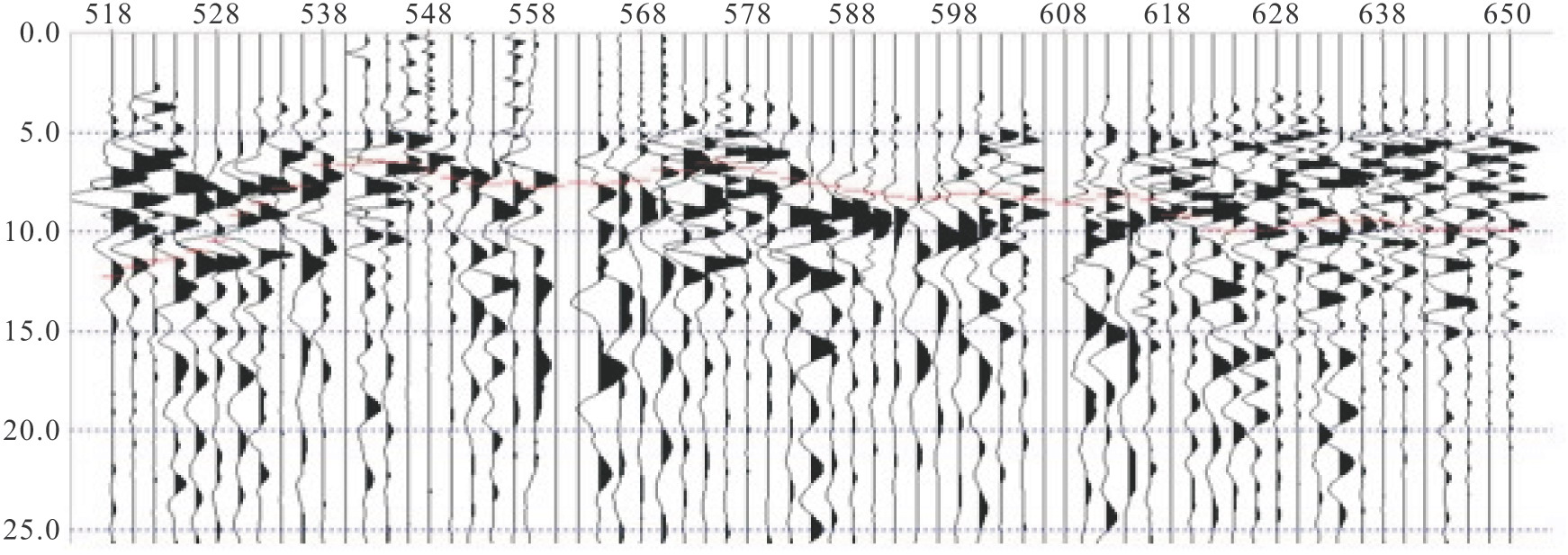

图6-33Ⅰ测线(距上台阶底面1.5m)地震映像波形图

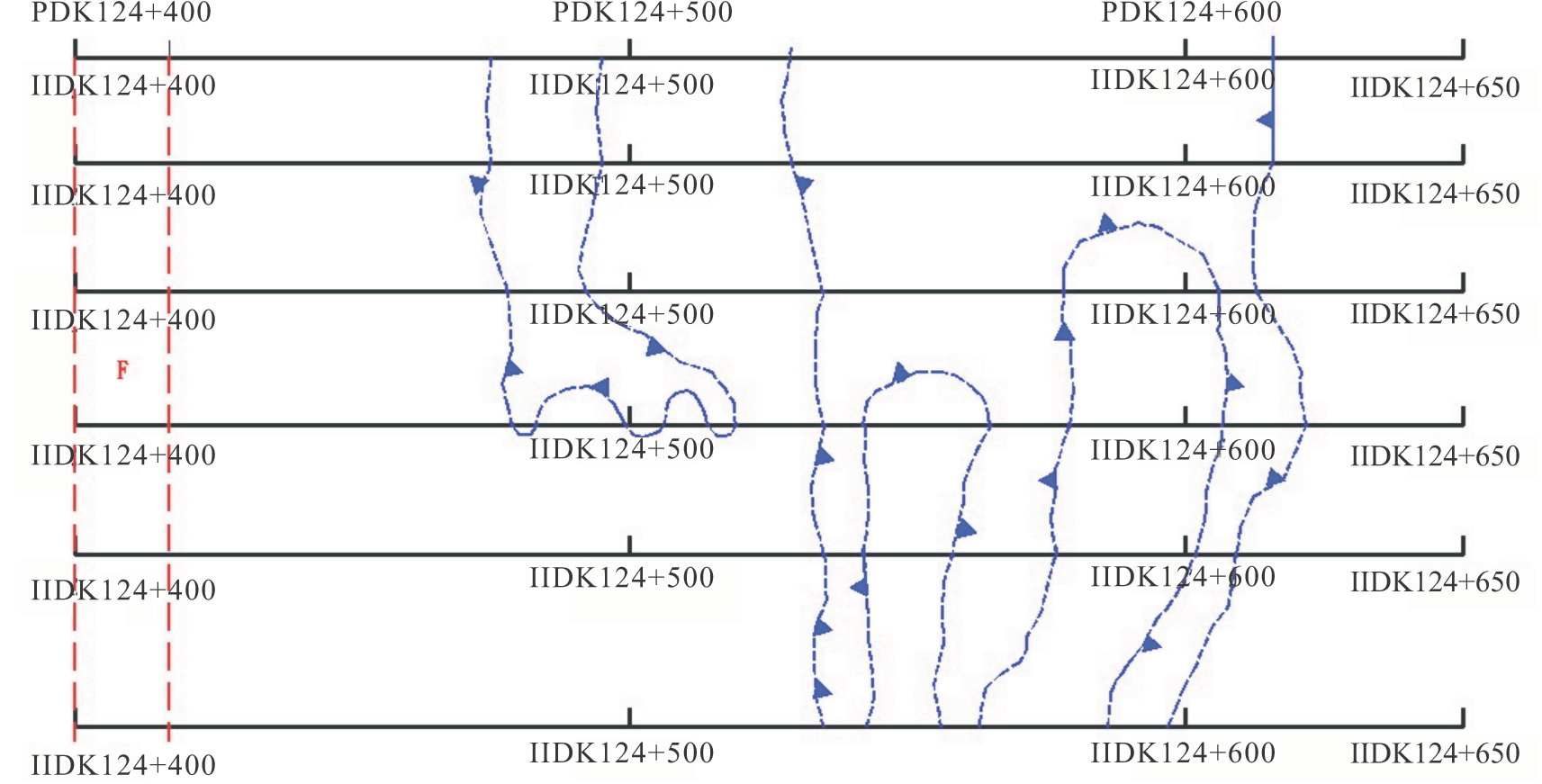

图6-34野三关隧道平导对Ⅰ测线洞身探测PDK124+400~+600段平面成果图
二、平行导坑法适用性
(1)对地质条件异常复杂地段,可利用平导进行物探、钻探确定正洞地质条件,并与掌子面超前探测成果相互补充验证。
(2)利用平行导坑超前揭示的地质情况,采用工程地质类比法确定正洞地质背景。
(3)由于岩溶发育不确定性,平行导坑法不能替代正洞超前探测。
