孔兹支撑
2016-02-23 14:47:30来源:收集整理

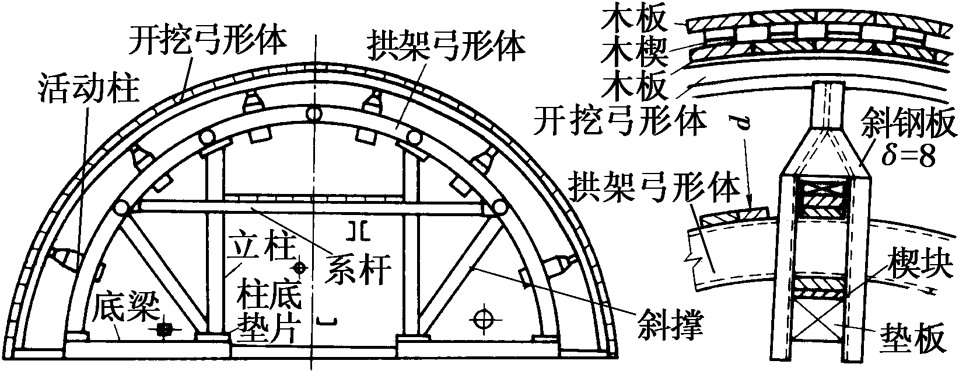

孔兹支撑是隧道施工中用以兼作衬砌拱架和开挖作业支撑的钢支撑。因系德国人孔兹(Kunz)创造(1926年)而得名。由拱架弓形体、开挖弓形体和活动柱三部分组成,常配合环拱架法使用。其中拱架弓形体由两片槽钢拼成,间距应使活动柱能自由通过。类属基本受力构件时,开挖时用以支撑拱部地层,衬砌作业时在其上铺设木模板,便可浇筑混凝土。通常分成2~3段,相互之间铆接拼合。
内侧用对称设置的木柱支承,以减小弓形体断面;中部设由两根嵌入支柱的槽钢组成的水平系杆加强,可在其上铺板后作脚手架;两侧底脚设有钢靴。开挖弓形体时作为地层支撑的支承构件,用于架设与地层抵紧的插板。由底面朝上的小钢轨弯成,可分几段,用连接板连接。活动柱由两段槽钢弯折而成,其间用两根水平槽钢焊接成一长方形框架,顶部并合后焊成一体,端部留有支承开挖弓形体小钢轨头部的槽口。类属传力构件时,用以将地层压力经由开挖弓形体传至拱架弓形体。可沿拱架弓形体移动,并可在任何一点固定。可借助垫板和木楔作一定限度的径向伸缩,以适应顶拱衬砌厚度的变化。数目可随地质条件的不同而增减。
